Enfriador todo en uno| Refrigeración industrial

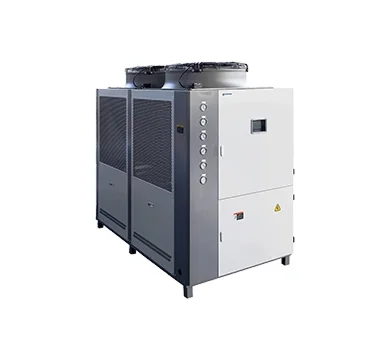

Enfriador todo en uno

Los enfriadores todo en uno de KANSA combinan refrigeración, circulación de agua refrigerada y control de temperatura en una unidad de refrigeración industrial integrada. Según el modelo, el sistema de refrigeración industrial puede incorporar el compresor, el evaporador, la bomba de circulación, el depósito de agua, los controles y las protecciones de seguridad en un conjunto coordinado.

Capacidad de refrigeración: 1.6-240.0kW
Precisión de la temperatura: ±0.1°C/±0.5°C/±1.5°C
Caudal de agua: 0.28~28.9m³/h
Potencia total de entrada: 0.8 ~ 58.5kW

Solicite una cotización

Componentes del enfriador todo en uno

Sistema de refrigeración
El circuito de refrigeración normalmente incluye el compresor, evaporador, condensador y válvula de expansión. En función del modelo y de la capacidad de refrigeración, los enfriadores todo en uno KANSA utilizan compresores de rotor, de scroll o de scroll flexible, junto con diferentes configuraciones de evaporador.
Bomba de agua
Una bomba de agua integrada hace circular agua refrigerada entre el enfriador y los equipos de producción conectados. La potencia de la bomba, el caudal y la altura de bombeo se seleccionan según la capacidad de refrigeración y los requisitos de circulación de cada modelo.
Tanque de agua integrado
El tanque de agua integrado almacena el agua refrigerada en circulación y forma parte del circuito de agua del sistema integrado. La capacidad del depósito varía según el tamaño del enfriador y la capacidad de refrigeración.
Controles y protección del sistema
Los enfriadores integrados incorporan un panel de control, mientras que determinados modelos utilizan un controlador de temperatura con pantalla táctil. Según el modelo, el sistema también puede incluir manómetros, interruptores de flujo, monitorización del nivel de agua y protección contra alta/baja presión, sobrecarga, congelamiento, sobretemperatura y flujo anormal.

Aplicaciones habituales

Moldeo por inyección y procesamiento de plásticos
Suministro de agua refrigerada en circulación a máquinas y moldes de moldeo por inyección, equipos de extrusión y otra maquinaria para el procesamiento de plásticos
Industria química y farmacéutica
Refrigeración de reactores, agitadores, equipos de mezcla y maquinaria de proceso que requiere temperaturas controladas del agua de circulación
Industria gráfica
Eliminación del calor de prensas de impresión, rodillos y otros equipos de funcionamiento continuo
Industria alimentaria
Proporciona circulación de agua refrigerada específica para equipos de panadería y otra maquinaria de producción alimentaria
Máquinas herramienta
Proporciona refrigeración del agua de proceso para máquinas CNC y equipos de trabajo de metales en los que es necesario eliminar continuamente el calor

Especificaciones

A continuación se muestran especificaciones representativas de las configuraciones actuales de los enfriadores todo en uno de KANSA.

Enfriador todo en uno refrigerado por aire de 1.6-168kW

Modelo			ICA-12	ICA-15	ICA-20	ICA-25	ICA-30	ICA-40	ICA-50	ICA-60
Capacidad de refrigeración		kW	35	44	58.5	69	86	116	140	168
Capacidad de refrigeración		10³ kcal/h	30.1	37.8	50.3	59.3	74.1	100	120	145
Fuente de alimentación		V/Ph/Hz	380/3/50
Potencia eléctrica total		kW	12.5	15	21.1	24	30	41.3	48	58.5
Corriente nominal		A	24	27.7	41.7	46.7	57	76	88	110
Compresor	Tipo		Tipo scroll
Compresor	Potencia	kW	10.1	12.5	17.4	20.2	25	34.8	40.6	50
Bomba de agua	Potencia	kW	1.2	1.2	2.2	2.2	2.2	3.5	3.5	4
	Cabezal de la bomba	m	29	27	27	26	25	34	29	25
	Caudal de agua	m³/h	6	7.6	10	11.8	14.8	20	24	28.9
	Caudal de agua	L/min	100	127	167	197	247	333	400	480
Capacidad del tanque de agua		L	135	155	230	230	230	300	300	300
Diámetro de conexión de tubería		DN	40		50				65
Protección de seguridad			Protección contra alta/baja presión, sobrecarga, congelamiento, retardo, sobretemperatura y flujo
Nivel de ruido		dB(A)	65	66	67	68	68	69	69	69
Peso		kg	340	415	620	670	780	1100	1300	1500
Dimensiones	Longitud	mm	1510	1785	2080	2080	2080	2200	3000	3400
	Anchura	mm	750	915	1050	1050	1050	1200	1200	1200
	Altura	mm	1480	1630	1820	1820	1910	2135	2120	2135

Enfriador todo en uno de alta precisión de 2.7-29.5kW

Modelo			ICA-1G	ICA-2G	ICA-3G	ICA-5G	ICA-8G	ICA-10G
Capacidad de refrigeración		kW	2.7	5.0	9.1	15.0	23.0	29.5
Capacidad de refrigeración		10³ kcal/h	2.3	4.5	7.8	12.9	19.8	25.4
Fuente de alimentación		V/Ph/Hz	220V/1/50Hz		380V/3/50Hz
Potencia eléctrica total		kW	1.2	2.2	2.9	5.3	8.4	10.5
Corriente nominal		A	5.9	11.3	8.2	11.7	20.0	23.4
Compresor	Tipo		Tipo rotor			Tipo scroll flexible
Compresor	Potencia	kW	0.8	1.6	2.3	4.2	6.9	8.7
Condensador	Tipo		Tubo de cobre con rosca interior y aletas, de alta eficiencia
Condensador	Tipo de ventilador		Ventilador axial de alta eficiencia y bajo nivel de ruido
Evaporador	Tipo		Resistencia en depósito			Carcasa y tubos
Evaporador	Capacidad del tanque de agua		20	40	50	70	100	135
Bomba de agua	Tipo		Bomba centrífuga de acero inoxidable
	Potencia	kW	0.25	0.37	0.37	0.55	0.75	0.75
	Cabezal de la bomba	m	34	26	25	30	30	27
	Caudal de agua	m³/h	0.46	0.89	1.6	2.6	4.0	5.1
	Caudal de agua	L/min	7.7	14.8	26.7	43.3	66.0	85.0
Refrigerante	Tipo		HCF/CHFC
Refrigerante	Tipo de válvula de expansión		Válvula de expansión electrónica
Controlador	Tipo		Controlador de pantalla táctil de alta precisión
Diámetro de conexión de tubería		DN	15	20	25	25	25	40
Nivel de ruido		dB(A)	58	63	63	67	68	69
Peso		kg	90	120	160	200	280	320
Dimensiones	Longitud	mm	500	600	680	750	1350	1510
	Anchura	mm	500	600	680	750	680	750
	Altura	mm	950	1160	1360	1480	1360	1480

Enfriador todo en uno de baja temperatura de 3.0-72.0kW (-5°C)

Modelo			ICA-15M	ICA-20M	ICA-25M	ICA-30M	ICA-40M	ICA-50M
Capacidad de refrigeración		kW	23	30	36	46	60	72
Capacidad de refrigeración		10³ kcal/h	19.8	25.8	30.1	39.6	51.6	61.9
Fuente de alimentación		V/Ph/Hz	380/3/50
Potencia eléctrica total		kW	14	19.8	21.8	27.5	36.5	42.5
Corriente nominal		A	30.5	45	49	62	79	91
Compresor	Tipo		Tipo scroll
Compresor	Potencia	kW	11.5	16	18	23	32	36
Bomba de agua	Potencia	kW	1.2	2.2	2.2	2.2	3	3
	Cabezal de la bomba	m	27	27	26	25	34	29
	Caudal de agua	m³/h	4	5.2	6.2	7.9	10.3	12.5
	Caudal de agua	L/min	66.7	86.7	103.3	131.7	171.7	208.3
Capacidad del tanque de agua		L	155	230	230	230	300	300
Diámetro de conexión de tubería		DN	40	50	50	50	50	65
Nivel de ruido		dB(A)	66	68	68	69	69	69
Peso		kg	415	620	670	780	1100	1300
Dimensiones	Longitud	mm	1785	2080	2080	2080	2200	3000
	Anchura	mm	915	1050	1050	1050	1200	1200
	Altura	mm	1630	1720	1720	1910	2135	2120

Enfriador de todo en uno de baja temperatura de 1.9-54.0kW (-15°C)

Modelo			ICA-15L	ICA-20L	ICA-25L	ICA-30L	ICA-40L	ICA-50L
Capacidad de refrigeración		kW	15.8	21.2	27	31.8	42.5	54
Capacidad de refrigeración		10³ kcal/h	13.6	18.2	23.2	27.3	36.5	46.5
Fuente de alimentación		V/Ph/Hz	380/3/50
Potencia eléctrica total		kW	14.3	19.7	22.5	29	41.3	46
Corriente nominal		A	32	45	50	70	89	101
Compresor	Tipo		Tipo scroll
Compresor	Potencia	kW	11.5	16	18	23	32	36
Bomba de agua	Potencia	kW	2.2	2.2	4	4	4	4
	Cabezal de la bomba	m	40	42	41	45	42	40
	Caudal de agua	m³/h	2.7	3.6	4.6	5.5	7.3	9.3
	Caudal de agua	L/min	45	60	77	92	122	155
Capacidad del tanque de agua		L	155	230	230	230	300	300
Diámetro de conexión de tubería		DN	40	50	50	50	65	65
Nivel de ruido		dB(A)	66	68	68	69	69	69
Peso		kg	415	620	670	780	1100	1300
Dimensiones	Longitud	mm	1785	2080	2080	2080	2200	3000
	Anchura	mm	915	1050	1050	1050	1200	1200
	Altura	mm	1630	1720	1720	1910	2135	2120

Enfriador todo en uno de baja temperatura de 1.2-35.6kW (-35°C)

Modelo			ICA-15U	ICA-20U	ICA-25U	ICA-30U	ICA-40U	ICA-50U
Capacidad de refrigeración		kW	10.9	15	17.8	21.8	30	35.6
Capacidad de refrigeración		10³ kcal/h	9.4	12.9	15.3	18.7	25.8	30.6
Fuente de alimentación		V/Ph/Hz	380/3/50
Potencia eléctrica total		kW	10.2	15.3	16.5	20	26.6	30
Corriente nominal		A	22.5	33.7	36.3	45	58.5	66
Compresor	Tipo		Tipo scroll flexible
Compresor	Potencia	kW	6.7	9.8	11	13.4	19.6	22
Bomba de agua	Potencia	kW	2.2	4	4	4	4	4
	Cabezal de la bomba	m	40	42	41	45	42	40
	Caudal de agua	m³/h	1.88	2.58	3.06	3.75	5.16	6.12
	Caudal de agua	L/min	31.3	43	51	62.5	86	102
Capacidad del tanque de agua		L	155	230	230	230	300	300
Diámetro de conexión de tubería		DN	40	50	50	50	50	50
Nivel de ruido		dB(A)	69	68	68	68	69	69
Peso		kg	415	620	670	780	1100	1300
Dimensiones	Longitud	mm	1785	2080	2080	2080	2200	3000
	Anchura	mm	915	1050	1050	1050	1200	1200
	Altura	mm	1630	1720	1720	1910	2135	2120

Enfriador todo en uno refrigerado por agua de 9.9-240kW

Modelo			ICW-20	ICW-25	ICW-30	ICW-40	ICW-50	ICW-60	ICW-70
Capacidad de refrigeración		kW	66	78	96	128	152	182	240
Capacidad de refrigeración		10³ kcal/h	56.8	67.1	82.6	110	130.7	156.5	206.4
Fuente de alimentación		V/Ph/Hz	380/3/50
Potencia eléctrica total		kW	16.6	19	22.2	32	36.7	44	57.3
Corriente nominal		A	34	38	42	59	67	83	105
Potencia del compresor		kW	14.4	16.8	20	28.4	33.2	40	49.8
Bomba de agua	Potencia	kW	2.2	2.2	2.2	3.5	3.5	4	7.5
Bomba de agua	Cabezal de la bomba	m	27	26	24	32	26	22	20.5
Agua de refrigeración	Caudal	m³/h	14.2	16.8	20.6	27.5	32.7	39.1	51.6
Agua de refrigeración	Diámetro de conexión de tubería	DN	50	50	50	50	65	65	80
Agua refrigerada	Caudal	m³/h	11.4	13.4	16.5	22	26.1	31.3	41.3
Agua refrigerada	Diámetro de conexión de tubería	DN	50	50	50	50	65	65	80
Capacidad del tanque de agua		L	230	230	230	300	300	300	400
Nivel de ruido		dB(A)	62	63	64	65	66	67	68
Peso		kg	550	620	720	1030	1200	1330	1550
Dimensiones	Longitud	mm	2080	2080	2080	2200	3000	3000	3400
	Anchura	mm	1050	1050	1050	1200	1200	1200	1200
	Altura	mm	1630	1630	1630	1845	1845	1845	1845
