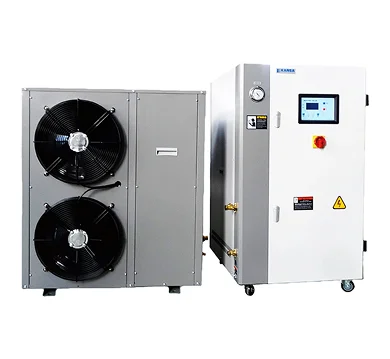

Enfriador de sistema dividido
Los enfriadores refrigerados por aire de sistema dividido de KANSA separan la sección exterior del compresor y el condensador de la sección interior del evaporador y de circulación de agua. Esta configuración transfiere el calor del condensador al exterior y mantiene el circuito de agua refrigerada cerca de los equipos de producción.
- Capacidad de refrigeración: 9.1 – 140.0 kW
- Precisión de la temperatura: ±0.1°C / ±1.0°C / ±1.5°C
- Potencia total de entrada: 2.9 ~ 48kW
- Caudal de agua: 1.6~ 24m³/h
Configuración del sistema dividido
- Sección exterior del compresor y condensador
La sección exterior contiene el compresor scroll, condensador refrigerado por aire y ventiladores de refrigeración. El calor absorbido del proceso se transfiere a través del circuito de refrigeración y se libera al aire exterior mediante el condensador. - Sección interior del evaporador y circulación de agua
La sección interior contiene el evaporador y bomba de agua, manteniendo el circuito de agua refrigerada cerca de los equipos de producción conectados. Según el modelo, el circuito de agua también incluye un depósito de agua integrado y componentes para la monitorización del flujo, la presión y el nivel de agua. - Componentes del circuito de refrigeración y del circuito de agua
El sistema completo también incorpora componentes de los circuitos de refrigeración y agua, como una válvula de expansión, filtro secador, filtro de agua, interruptor de flujo y manómetros. Su disposición se coordina según la capacidad de refrigeración requerida y la distribución de la instalación.
Especificaciones
| Modelo |
|
|
|
|
|
|
||
| Capacidad de refrigeración | kW | 9.1 | 15 | 18 | 23 | 29.5 | 35 | |
| 10³ kcal/h | 7.8 | 12.9 | 15.5 | 19.8 | 25.4 | 30.1 | ||
| Fuente de alimentación | V/Ph/Hz | 380/3/50 | ||||||
| Potencia eléctrica total | kW | 2.9 | 5.3 | 6.5 | 8.4 | 10.5 | 12.5 | |
| Corriente nominal | A | 8.2 | 11.7 | 12.2 | 20 | 23.4 | 24 | |
| Compresor | Tipo | Tipo scroll | ||||||
| Potencia | kW | 2.3 | 4.2 | 5.1 | 6.9 | 8.7 | 10.1 | |
| Bomba de agua | Potencia | kW | 0.37 | 0.55 | 0.75 | 0.75 | 0.75 | 1.2 |
| Cabezal de la bomba | m | 24 | 28 | 33 | 30 | 27 | 29 | |
| Caudal de agua | m³/h | 1.6 | 2.6 | 3.1 | 4 | 5.1 | 6 | |
| L/min | 26.7 | 43.3 | 51.7 | 66.7 | 85 | 100 | ||
| Capacidad del tanque de agua | L | 60 | 70 | 70 | 100 | 135 | 135 | |
| Diámetro de conexión de tubería | DN | 25 | 25 | 25 | 25 | 40 | 40 | |
| Nivel de ruido | dB(A) | 60 | 61 | 62 | 64 | 65 | 65 | |
| Peso | kg | 120/70 | 140/90 | 160/120 | 180/140 | 210/170 | 230/200 | |
| Dimensiones | Longitud | mm | 680/800 | 750/800 | 750/1055 | 1350/1055 | 1510/1055 | 1510/1400 |
| Anchura | mm | 680/450 | 750/450 | 750/450 | 680/450 | 750/400 | 750/400 | |
| Altura | mm | 1270/765 | 1390/1165 | 1390/1165 | 1270/1165 | 1390/1475 | 1390/1475 | |
| Modelo |
|
|
|
|
|
|
||
| Capacidad de refrigeración | kW | 44 | 58.5 | 69 | 86 | 116 | 140 | |
| 10³ kcal/h | 37.8 | 50.3 | 59.3 | 74.1 | 100 | 120 | ||
| Fuente de alimentación | V/Ph/Hz | 380/3/50 | ||||||
| Potencia eléctrica total | kW | 15 | 21.1 | 24 | 30 | 41.3 | 48 | |
| Corriente nominal | A | 27.7 | 41.7 | 46.7 | 57 | 76 | 88 | |
| Compresor | Tipo | Tipo scroll | ||||||
| Potencia | kW | 12.5 | 17.4 | 20.2 | 25 | 34.8 | 40.6 | |
| Bomba de agua | Potencia | kW | 1.2 | 2.2 | 2.2 | 2.2 | 3.5 | 3.5 |
| Cabezal de la bomba | m | 27 | 27 | 26 | 25 | 34 | 29 | |
| Caudal de agua | m³/h | 7.6 | 10 | 11.8 | 14.8 | 20 | 24 | |
| L/min | 127 | 167 | 197 | 247 | 333 | 400 | ||
| Capacidad del tanque de agua | L | 155 | 230 | 230 | 230 | 300 | 300 | |
| Diámetro de conexión de tubería | DN | 40 | 50 | 50 | 50 | 50 | 65 | |
| Nivel de ruido | dB(A) | 66 | 67 | 68 | 68 | 69 | 69 | |
| Peso | kg | 260/230 | 380/330 | 420/330 | 460/380 | 750/1450 | 880/580 | |
| Dimensiones | Longitud | mm | 1785/1400 | 2080/1610 | 2080/1610 | 2080/2035 | 2200/2035 | 3000/1610 |
| Anchura | mm | 915/500 | 1050/1000 | 1050/1000 | 1050/1100 | 1200/1100 | 1200/1000 | |
| Altura | mm | 1545/1400 | 1570/1560 | 1570/1560 | 1570/1735 | 1570/1750 | 1570/1735 | |
