Enfriador industrial refrigerado por aire, sistema dividido 9.1-140kW

Enfriador industrial refrigerado por aire (9.1–140 kW), sistema dividido

El diseño del enfriador refrigerado por aire con sistema dividido permite instalar el compresor y el condensador en el exterior, mientras que el evaporador y la bomba de agua se ubican en el interior. Esta configuración optimiza la disipación de calor y facilita la instalación en áreas donde el espacio, el ruido o la ventilación representan un desafío.

Es una solución más adecuada para aplicaciones industriales de alta carga térmica, como sistemas láser de gran potencia, refrigeración de centros de mecanizado y otras instalaciones que requieren un suministro de agua fría segura, incluso a largas distancias.

Solicite una cotización

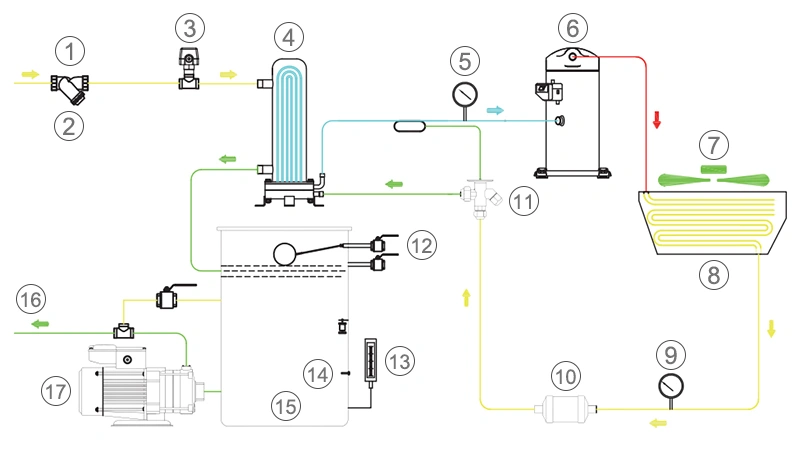

Diagrama del sistema

Filtro de agua

Entrada de agua fría

Interruptor de flujo / Sensor de caudal

Evaporador

Manómetro

Compresor

Ventilador de refrigeración

Condensador

Filtro seco / Filtro deshidratador

Válvula de expansión

Suministro de agua

Nivel de agua

Sensor

Tanque

Salida de agua fría / agua enfriada

Bomba

Especificaciones

Modelo			ICA-3S	ICA-5S	ICA-6S	ICA-8S	ICA-10S	ICA-12S
Capacidad de refrigeración		kW	9.1	15	18	23	29.5	35
Capacidad de refrigeración		10³ kcal/h	7.8	12.9	15.5	19.8	25.4	30.1
Fuente de alimentación		V/Ph/Hz	380/3/50
Potencia eléctrica total		kW	2.9	5.3	6.5	8.4	10.5	12.5
Corriente nominal		A	8.2	11.7	12.2	20	23.4	24
Compresor	Tipo		Tipo scroll (espiral)
Compresor	Potencia	kW	2.3	4.2	5.1	6.9	8.7	10.1
Bomba de agua	Potencia	kW	0.37	0.55	0.75	0.75	0.75	1.2
	Cabezal de la bomba	m	24	28	33	30	27	29
	Caudal de agua	m³/h	1.6	2.6	3.1	4	5.1	6
	Caudal de agua	L/min	26.7	43.3	51.7	66.7	85	100
Capacidad del tanque de agua		L	60	70	70	100	135	135
Diámetro de conexión de tubería		DN	25	25	25	25	40	40
Nivel de ruido		dB(A)	60	61	62	64	65	65
Peso		kg	120/70	140/90	160/120	180/140	210/170	230/200
Dimensiones	Largo	mm	680/800	750/800	750/1055	1350/1055	1510/1055	1510/1400
	Ancho	mm	680/450	750/450	750/450	680/450	750/400	750/400
	Alto	mm	1270/765	1390/1165	1390/1165	1270/1165	1390/1475	1390/1475

Modelo			ICA-15S	ICA-20S	ICA-25S	ICA-30S	ICA-40S	ICA-50S
Capacidad de refrigeración		kW	44	58.5	69	86	116	140
Capacidad de refrigeración		10³ kcal/h	37.8	50.3	59.3	74.1	100	120
Fuente de alimentación		V/Ph/Hz	380/3/50
Potencia eléctrica total		kW	15	21.1	24	30	41.3	48
Corriente nominal		A	27.7	41.7	46.7	57	76	88
Compresor	Tipo		Tipo scroll (espiral)
Compresor	Potencia	kW	12.5	17.4	20.2	25	34.8	40.6
Bomba de agua	Potencia	kW	1.2	2.2	2.2	2.2	3.5	3.5
	Cabezal de la bomba	m	27	27	26	25	34	29
	Caudal de agua	m³/h	7.6	10	11.8	14.8	20	24
	Caudal de agua	L/min	127	167	197	247	333	400
Capacidad del tanque de agua		L	155	230	230	230	300	300
Diámetro de conexión de tubería		DN	40	50	50	50	50	65
Nivel de ruido		dB(A)	66	67	68	68	69	69
Peso		kg	260/230	380/330	420/330	460/380	750/1450	880/580
Dimensiones	Largo	mm	1785/1400	2080/1610	2080/1610	2080/2035	2200/2035	3000/1610
	Ancho	mm	915/500	1050/1000	1050/1000	1050/1100	1200/1100	1200/1000
	Alto	mm	1545/1400	1570/1560	1570/1560	1570/1735	1570/1750	1570/1735

Ofrecemos especificaciones personalizadas según sus necesidades. Para más información, no dude en contactarnos.
