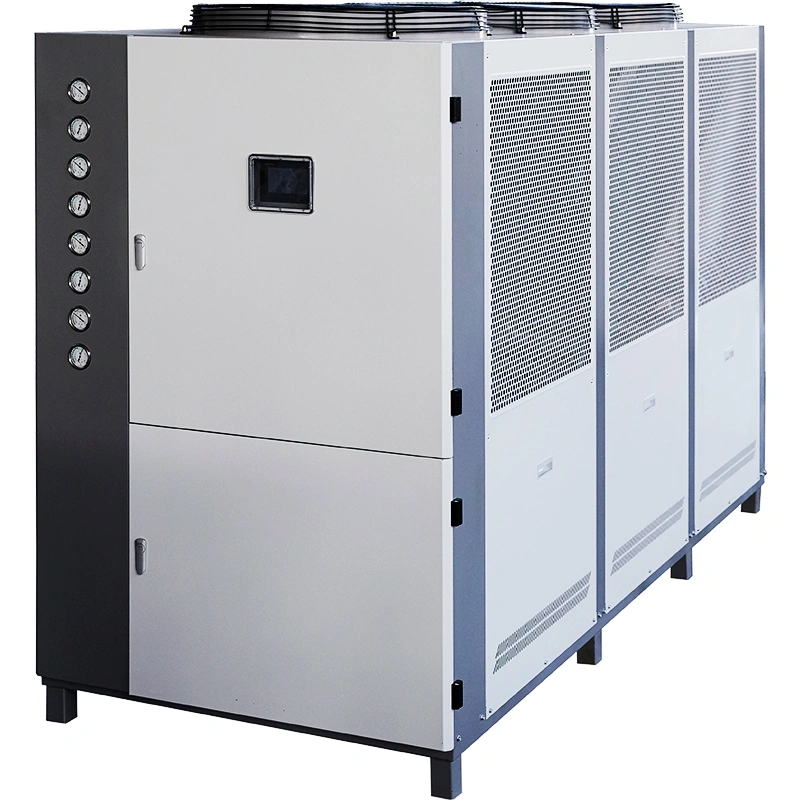

Enfriador industrial refrigerado por aire (1.6–168 kW)
-
Modelo: ICA-0.6~ICA-60
-
Capacidad de refrigeración: 1.6~168.0kW
-
Precisión de la temperatura: ±0.1/±0.5/±1.5℃
-
Alta eficiencia y ahorro energético
-
Control inteligente
-
Múltiples características de seguridad
-
Estructura resistente
-
Fácil de usar
-
Mantenimiento sencillo
-
Certificación CE
-
Instalación de fabricación certificada
El enfriador industrial refrigerado por aire, también llamado chiller enfriado por aire, utiliza el propio aire como fuente de refrigeración, sin requerir torre de enfriamiento ni sala de máquinas. Su estructura compacta y fácil instalación permiten un uso eficiente del espacio y del agua. Ofrece control preciso de la temperatura y rendimiento constante, siendo ideal para industrias de moldeo por inyección, química, láser y alimentaria.
Diagrama del sistema
- Filtro de agua
- Entrada de agua fría
- Interruptor de flujo / Sensor de caudal
- Evaporador
- Manómetro
- Compresor
- Ventilador de refrigeración
- Condensador
- Filtro seco / Filtro deshidratador
- Válvula de expansión
- Suministro de agua
- Nivel de agua
- Sensor
- Tanque
- Salida de agua fría / agua enfriada
- Bomba
Modelo
Especificaciones

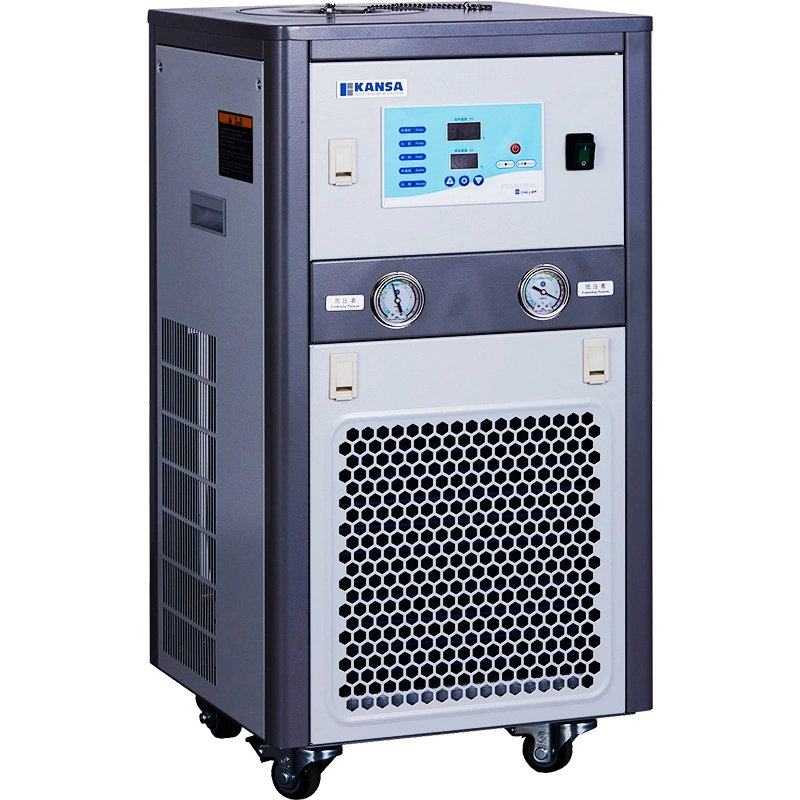

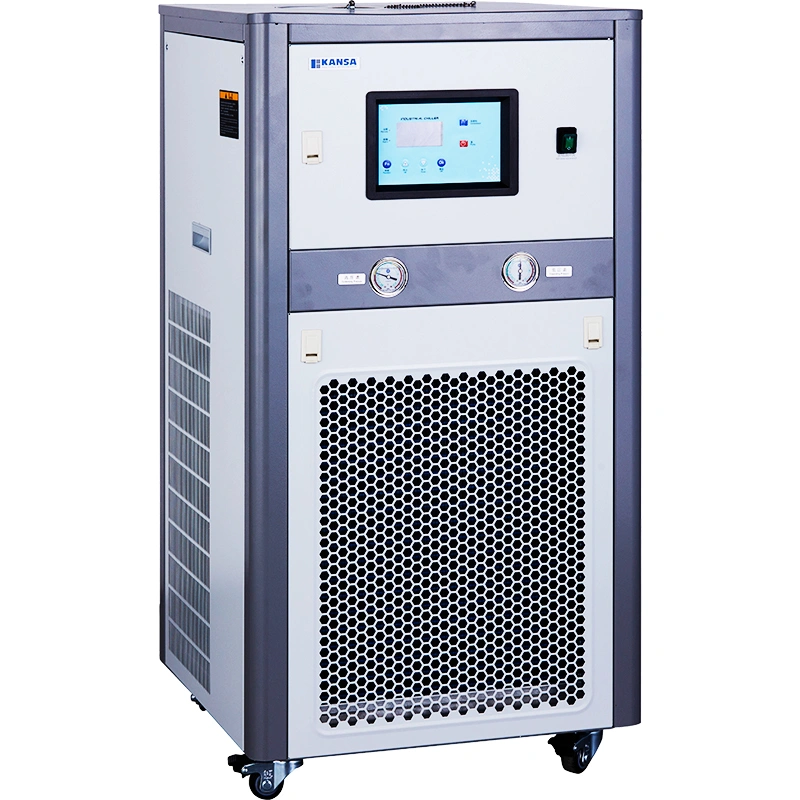

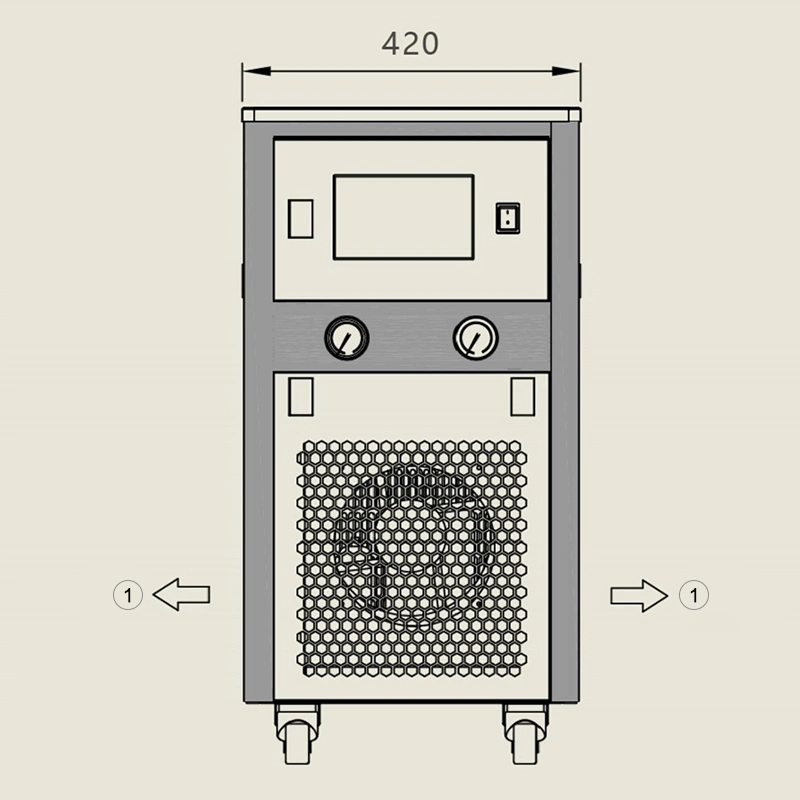

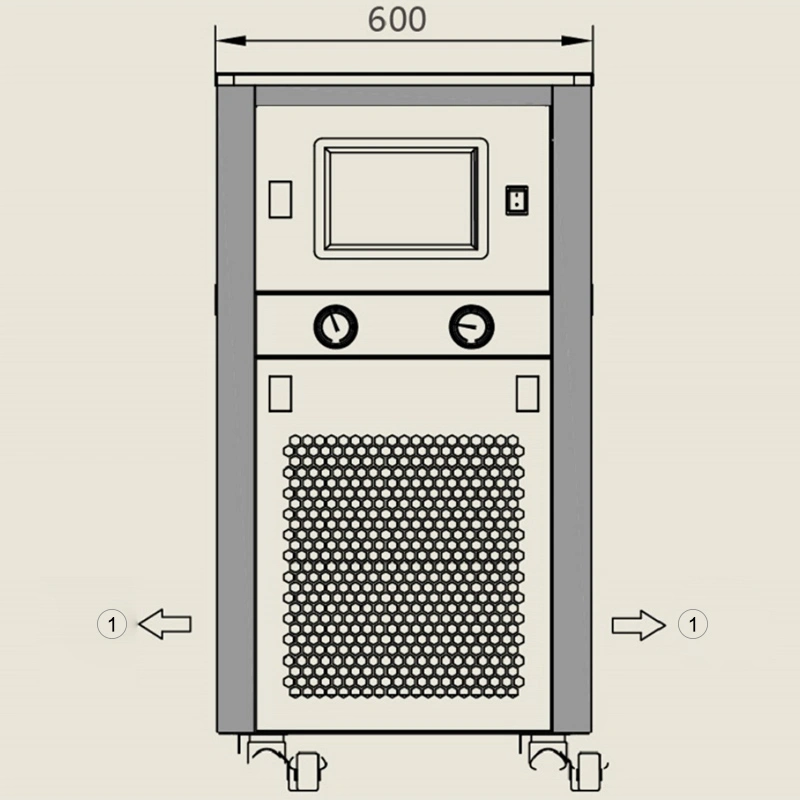

1.6kW Enfriador industrial refrigerado por aire, ICA-0.6
- Capacidad de refrigeración: 1.6 kW
- Potencia total: 0.8 kW
- Evaporador: tipo serpentín de acero inoxidable
- Altura de bombeo: 36 m
- Caudal de agua: 0.28 m³/h
- Capacidad del tanque de agua: 12 L
- Diámetro de conexión de tubería: 15 DN

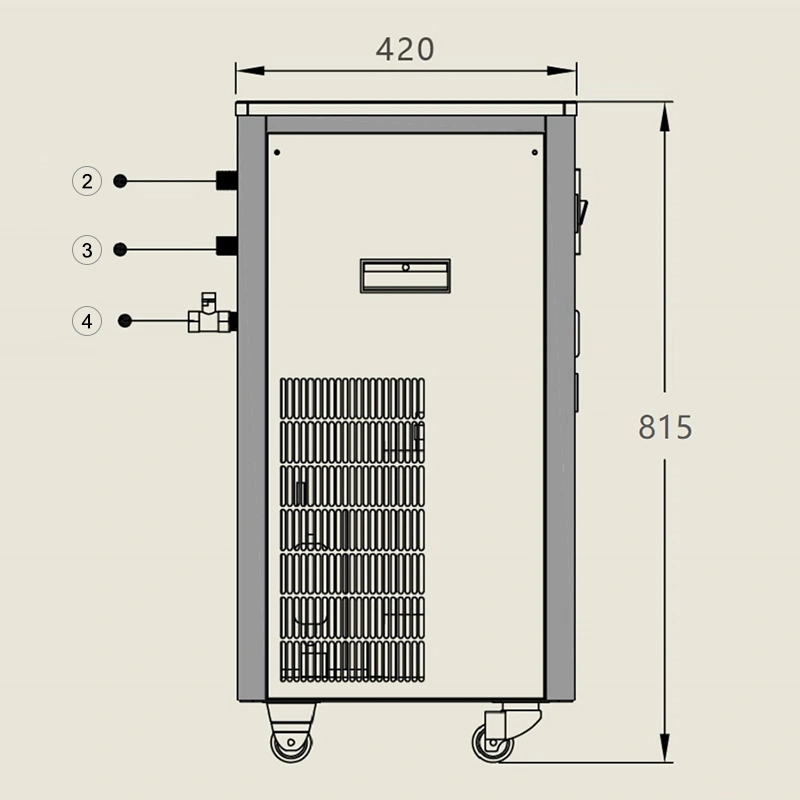

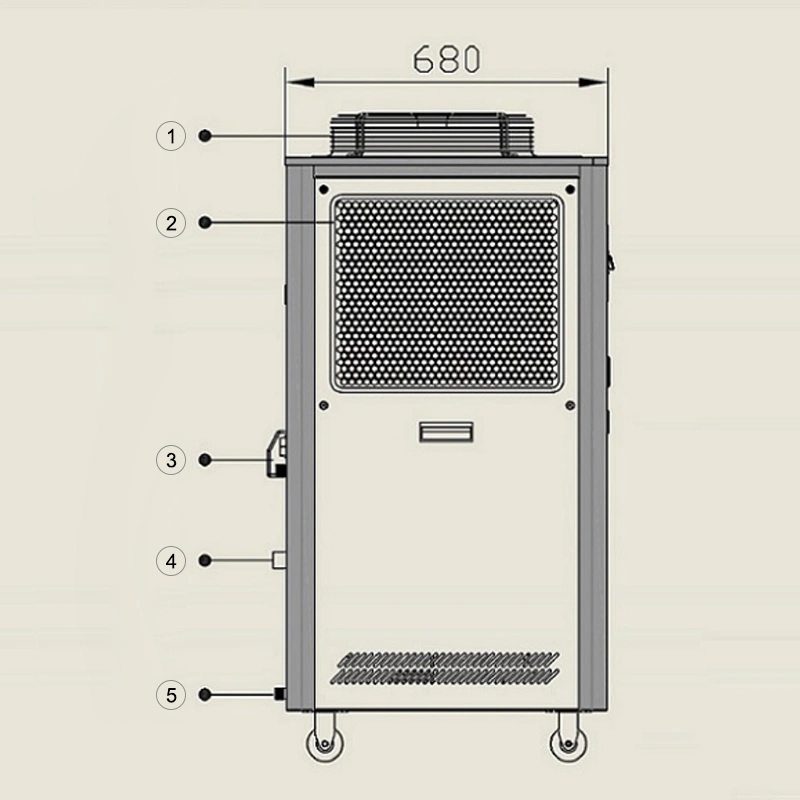

- Salida de aire
- Entrada de agua fría
- Salida de agua fría
- Puerto de drenaje

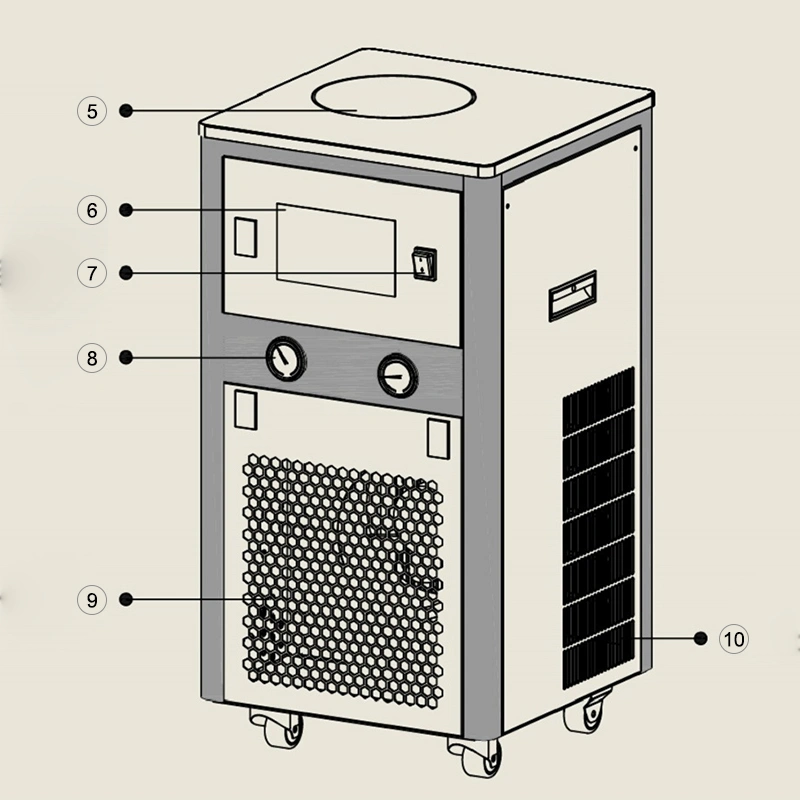

- Puerto de llenado de agua
- Panel de control
- Interruptor de encendido / Apagado
- Manómetro
- Entrada de aire del condensador
- Salida de aire del condensador

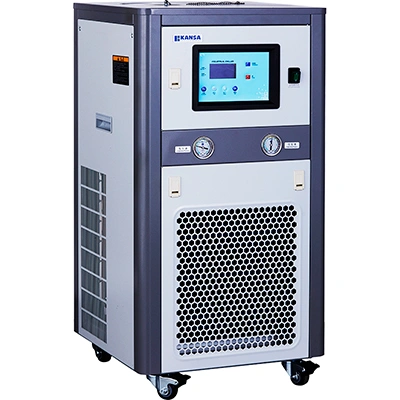

2.7kW Enfriador industrial refrigerado por aire, ICA-1
- Capacidad de refrigeración: 2.7 kW
- Potencia total: 1.1 kW
- Evaporador: tipo serpentín de acero inoxidable
- Altura de bombeo: 34 m
- Caudal de agua: 0.46 m³/h
- Capacidad del tanque de agua: 20 L
- Diámetro de conexión de tubería: 15 DN

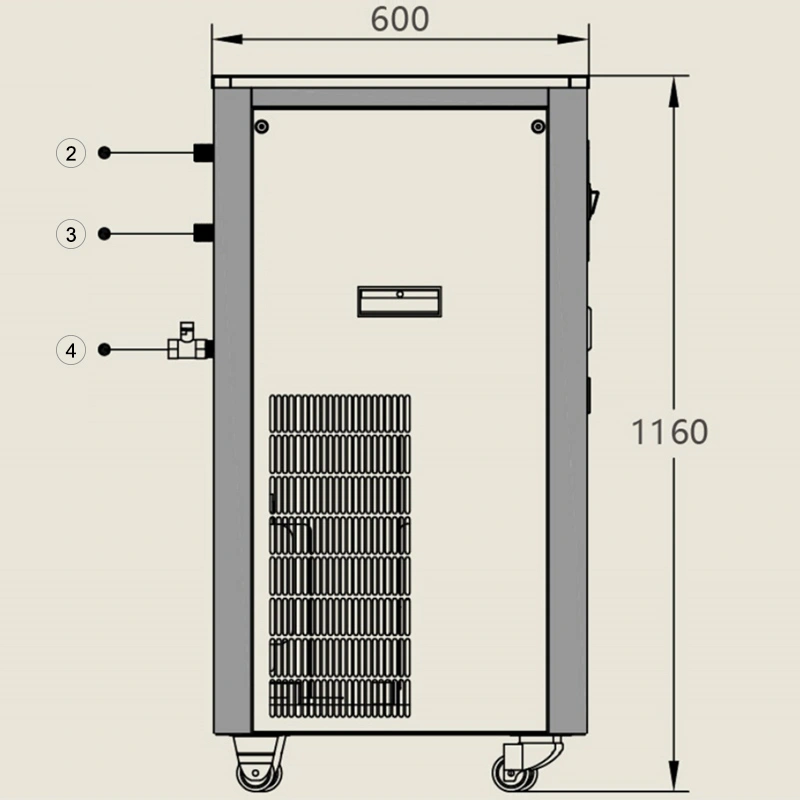

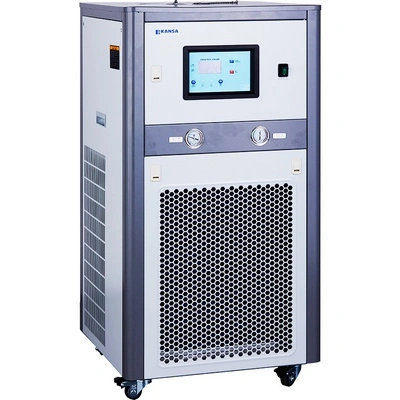

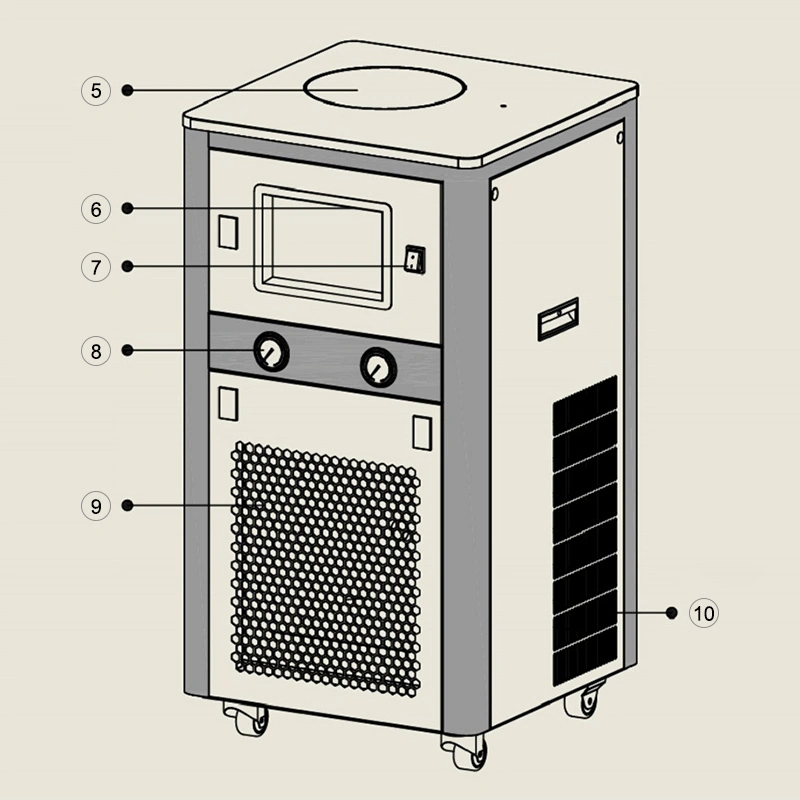

5.2kW Enfriador industrial refrigerado por aire, ICA-2
- Capacidad de refrigeración: 5.2 kW
- Potencia total: 2.2 kW
- Evaporador: tipo serpentín de acero inoxidable
- Altura de bombeo: 26 m
- Caudal de agua: 0.89 m³/h
- Capacidad del tanque de agua: 35 L
- Diámetro de conexión de tubería: 20 DN
- Salida de aire
- Entrada de agua fría
- Salida de agua fría
- Puerto de drenaje
- Puerto de llenado de agua
- Panel de control
- Interruptor de encendido / Apagado
- Manómetro
- Entrada de aire del condensador
- Salida de aire del condensador

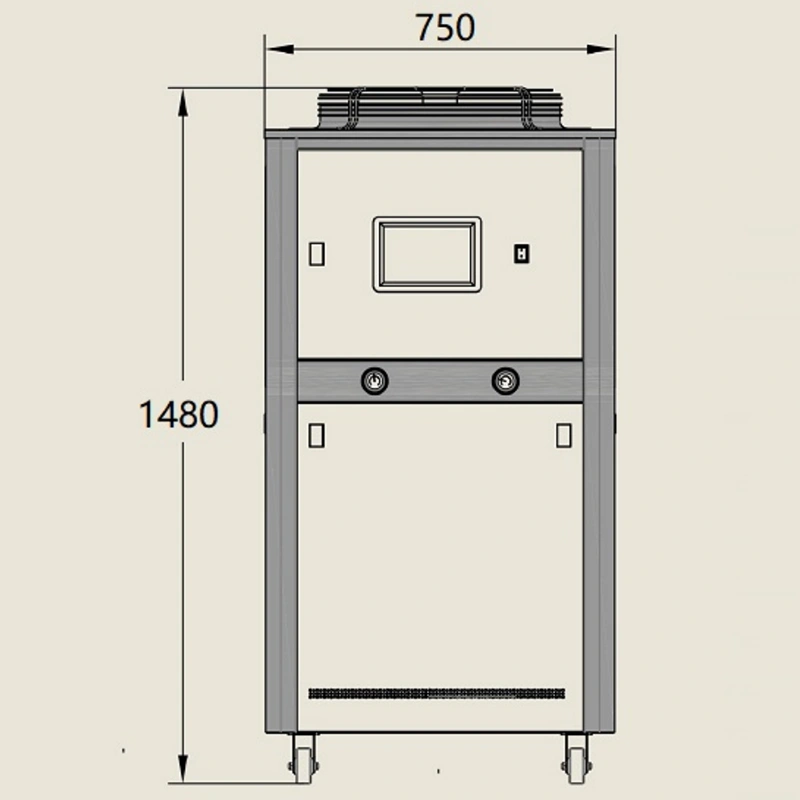

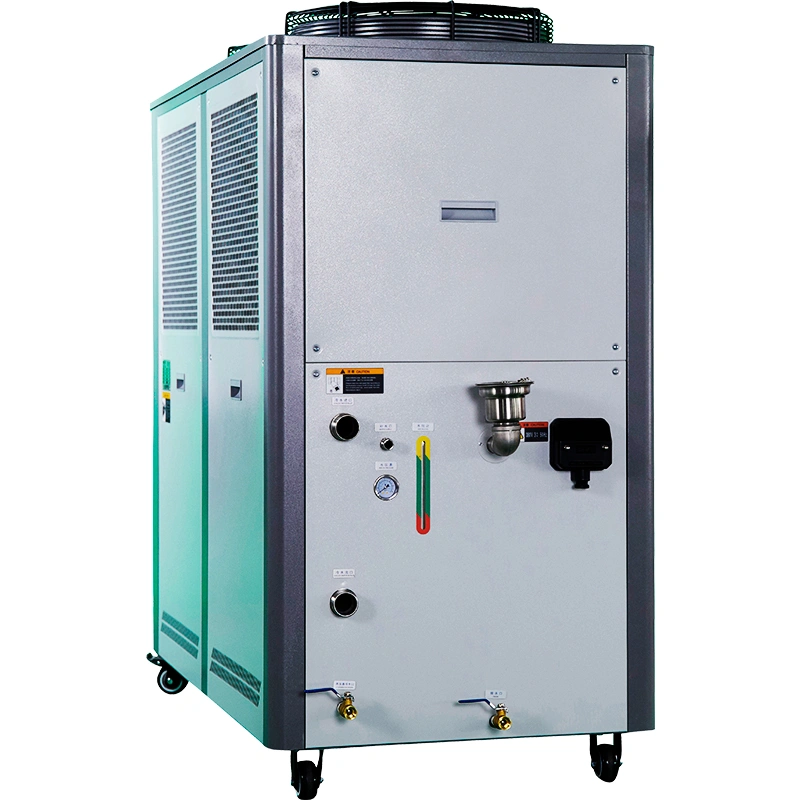

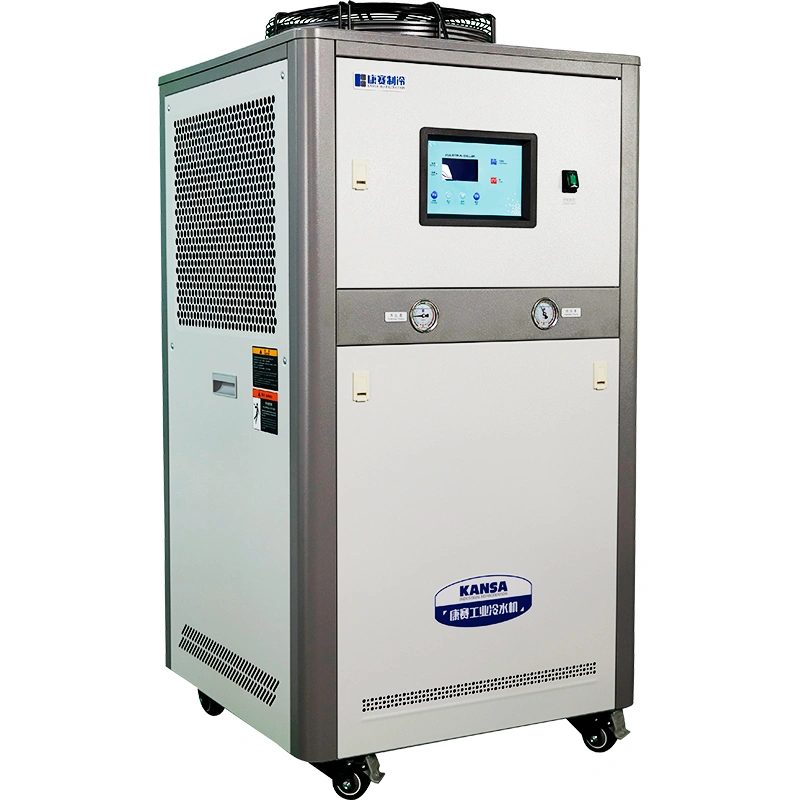

9.1kW Enfriador industrial refrigerado por aire, ICA-3
- Capacidad de refrigeración: 9.1 kW
- Potencia total: 2.9 kW
- Evaporador: tipo serpentín de acero inoxidable
- Altura de bombeo: 24 m
- Caudal de agua: 1.6 m³/h
- Capacidad del tanque de agua: 60 L
- Diámetro de conexión de tubería: 25 DN

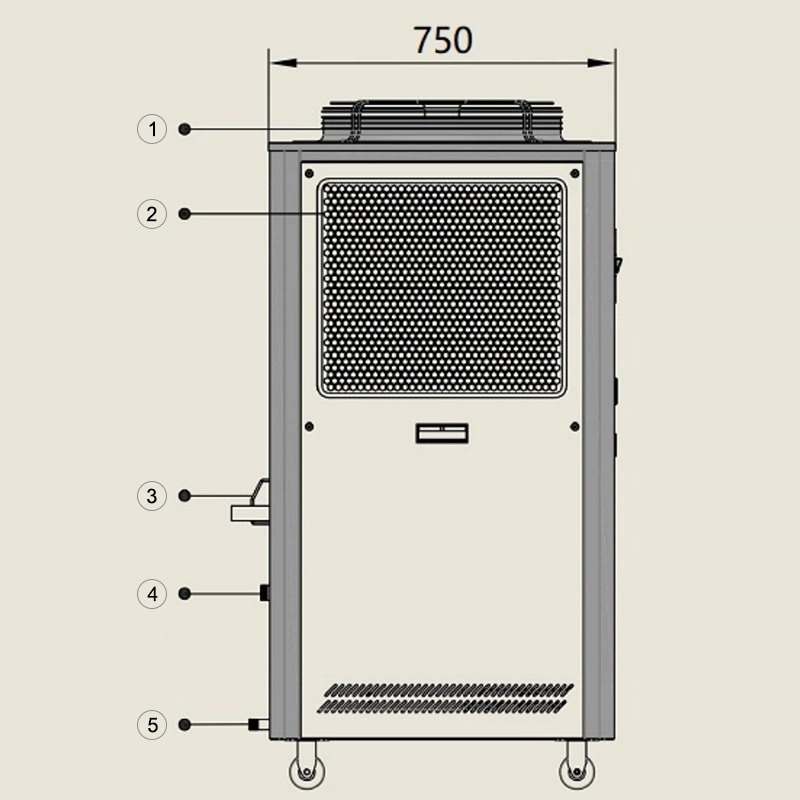

- Ventilador de refrigeración
- Rejilla de entrada de aire
- Caja de conexiones
- Entrada/salida de agua fría
- Puerto de drenaje

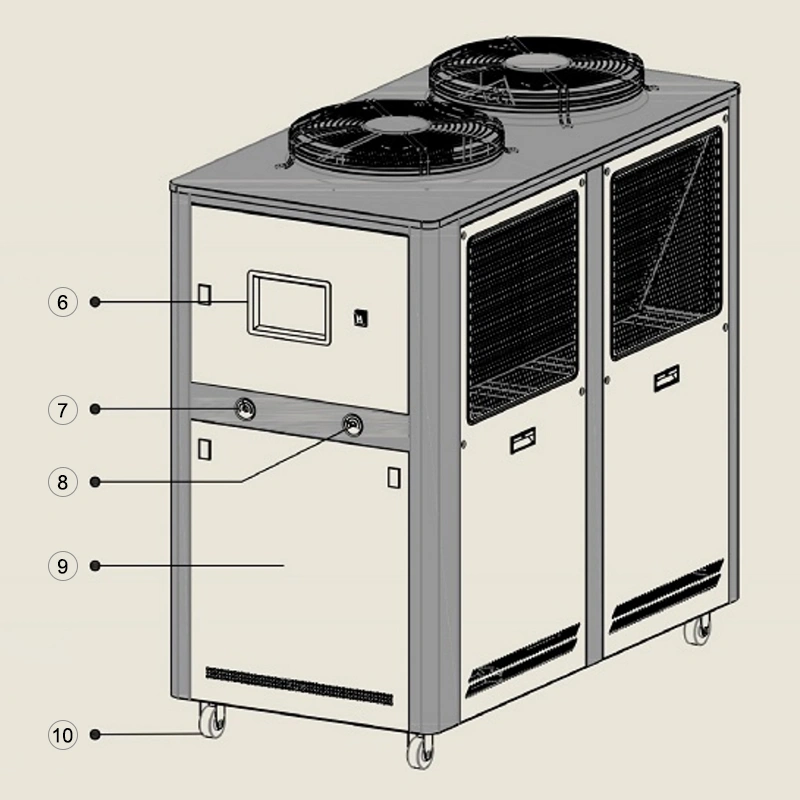

- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso de servicio
- Ruedas giratorias

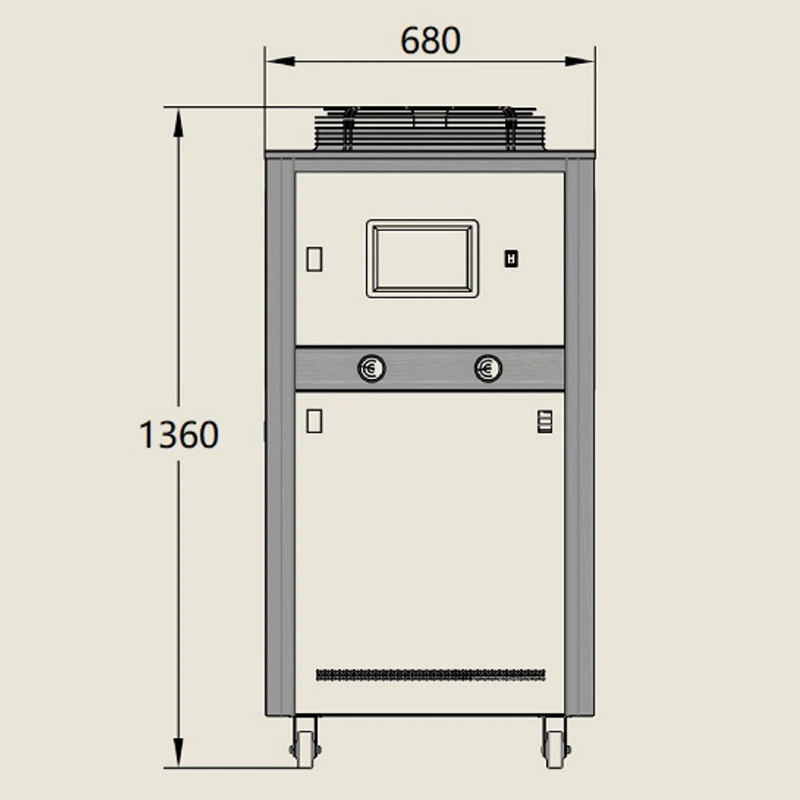

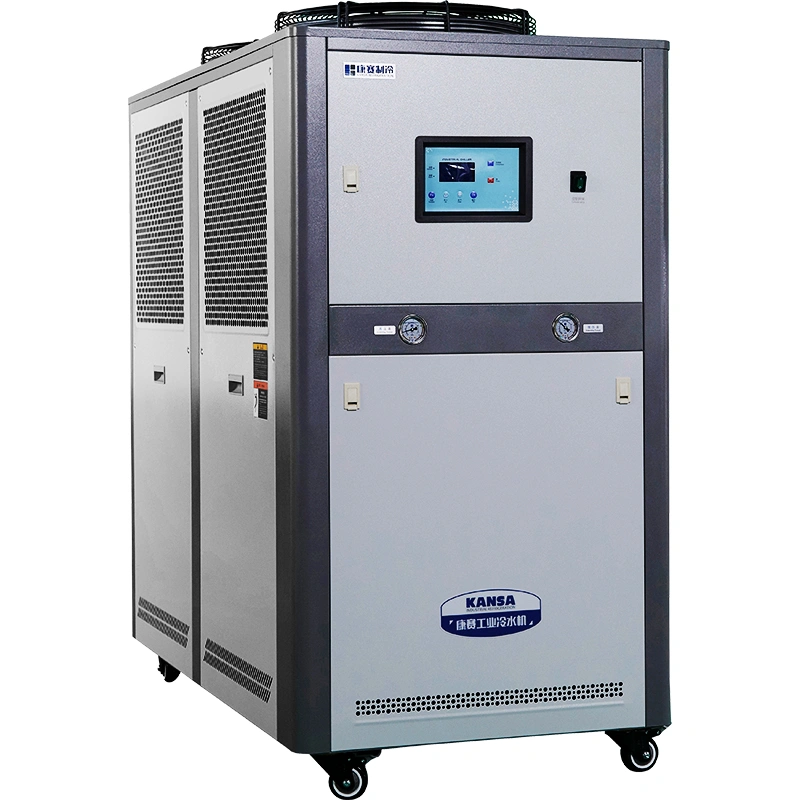

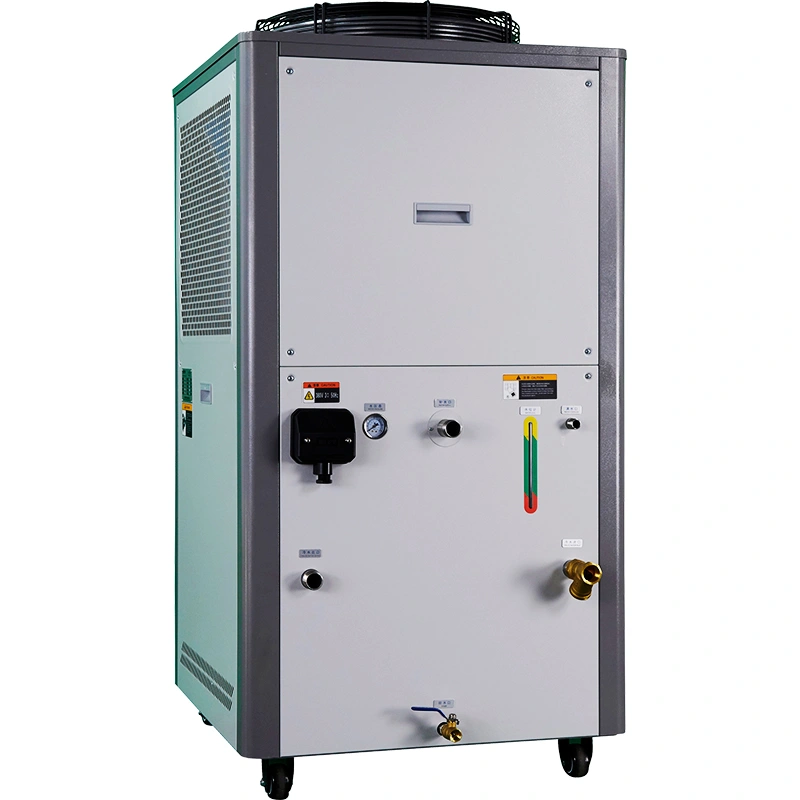

15.0kW Enfriador industrial refrigerado por aire, ICA-5
- Capacidad de refrigeración: 15 kW
- Potencia total: 5.3 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura de bombeo: 28 m
- Caudal de agua: 2.6 m³/h
- Capacidad del tanque de agua: 70 L
- Diámetro de conexión de tubería: 25 DN
- Ventilador de refrigeración
- Rejilla de entrada de aire
- Caja de conexiones
- Entrada/salida de agua fría
- Puerto de drenaje
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso de servicio
- Ruedas giratorias

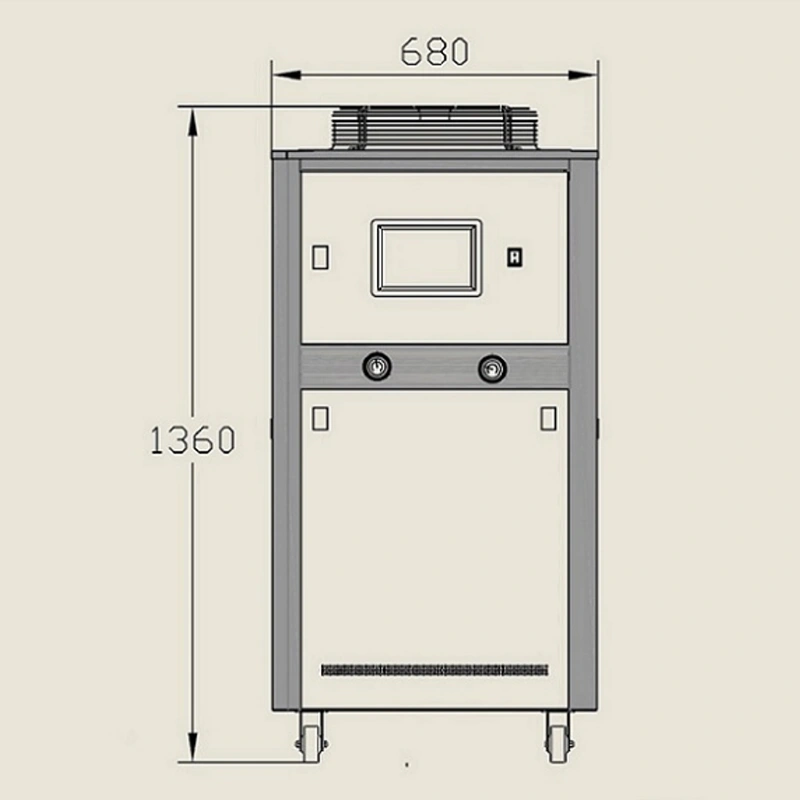

18.0kW Enfriador industrial refrigerado por aire, ICA-6
- Capacidad de refrigeración: 18 kW
- Potencia total: 6.5 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura de bombeo: 33 m
- Caudal de agua: 3.1 m³/h
- Capacidad del tanque de agua: 70 L
- Diámetro de conexión de tubería: 25 DN
- Ventilador de refrigeración
- Rejilla de entrada de aire
- Caja de conexiones
- Entrada/salida de agua fría
- Puerto de drenaje
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso de servicio
- Ruedas giratorias
23.0kW Enfriador industrial refrigerado por aire, ICA-8
- Capacidad de refrigeración: 23 kW
- Potencia total: 8.4 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura de bombeo: 30 m
- Caudal de agua: 4 m³/h
- Capacidad del tanque de agua: 100 L
- Diámetro de conexión de tubería: 25 DN
- Ventilador de refrigeración
- Rejilla de entrada de aire
- Caja de conexiones
- Entrada/salida de agua fría
- Puerto de drenaje
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso de servicio
- Ruedas giratorias

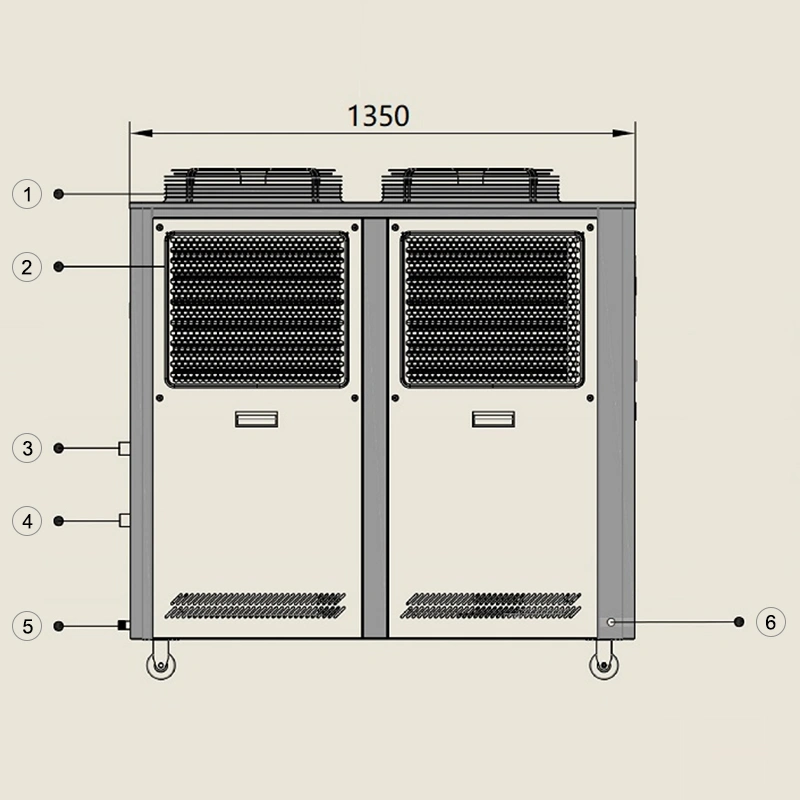

29.5kW Enfriador industrial refrigerado por aire, ICA-10
- Capacidad de refrigeración: 29.5 kW
- Potencia total: 10.5 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura de bombeo: 27 m
- Caudal de agua: 5.1 m³/h
- Capacidad del tanque de agua: 135 L
- Diámetro de conexión de tubería: 40 DN

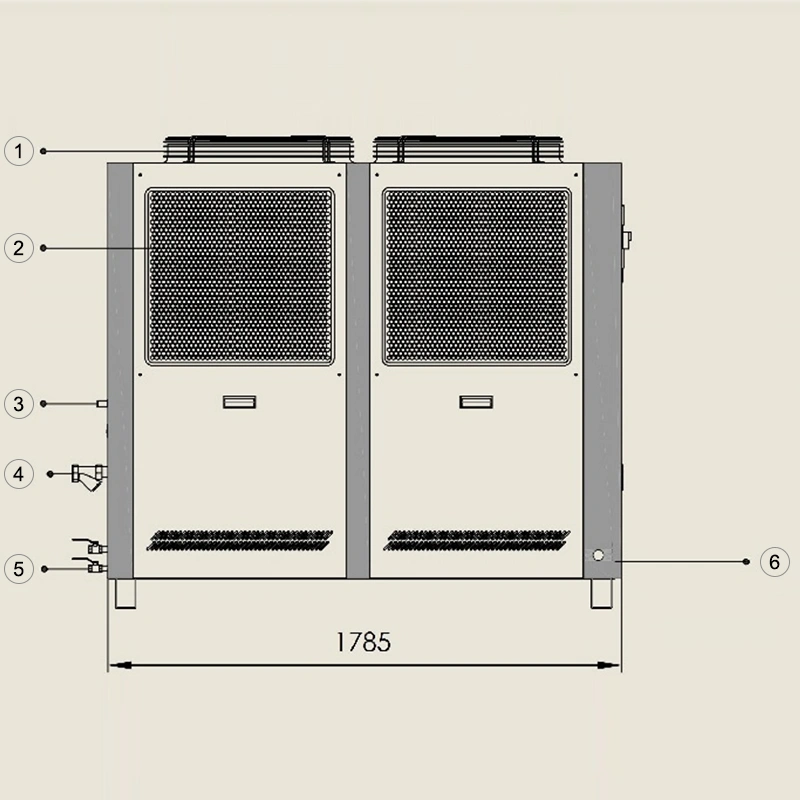

- Ventilador de refrigeración
- Rejilla de entrada de aire
- Puerto de llenado de agua
- Entrada/salida de agua fría
- Puerto de drenaje
- Puerto de conexión eléctrica / de alimentación
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso de servicio
- Ruedas giratorias
35.0kW Enfriador industrial refrigerado por aire, ICA-12
- Capacidad de refrigeración: 35 kW
- Potencia total: 12.5 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura de bombeo: 29 m
- Caudal de agua: 6 m³/h
- Capacidad del tanque de agua: 135 L
- Diámetro de conexión de tubería: 40 DN
- Ventilador de refrigeración
- Rejilla de entrada de aire
- Entrada/salida de agua fría
- Puerto de drenaje
- Puerto de conexión eléctrica / de alimentación
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso de servicio
- Ruedas giratorias
44.0kW Enfriador industrial refrigerado por aire, ICA-15
- Capacidad de refrigeración: 44 kW
- Potencia total: 15 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura de bombeo: 27 m
- Caudal de agua: 7.6 m³/h
- Capacidad del tanque de agua: 155 L
- Diámetro de conexión de tubería: 40 DN
- Ventilador de refrigeración
- Rejilla de entrada de aire
- Puerto de llenado de agua
- Entrada/salida de agua fría
- Puerto de drenaje
- Puerto de conexión eléctrica / de alimentación

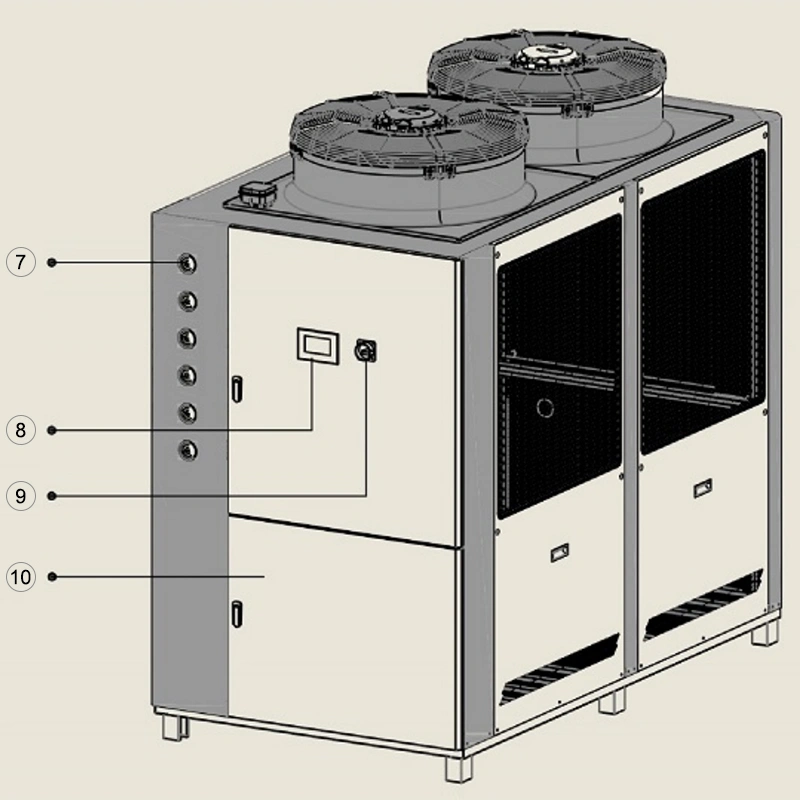

- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso de servicio

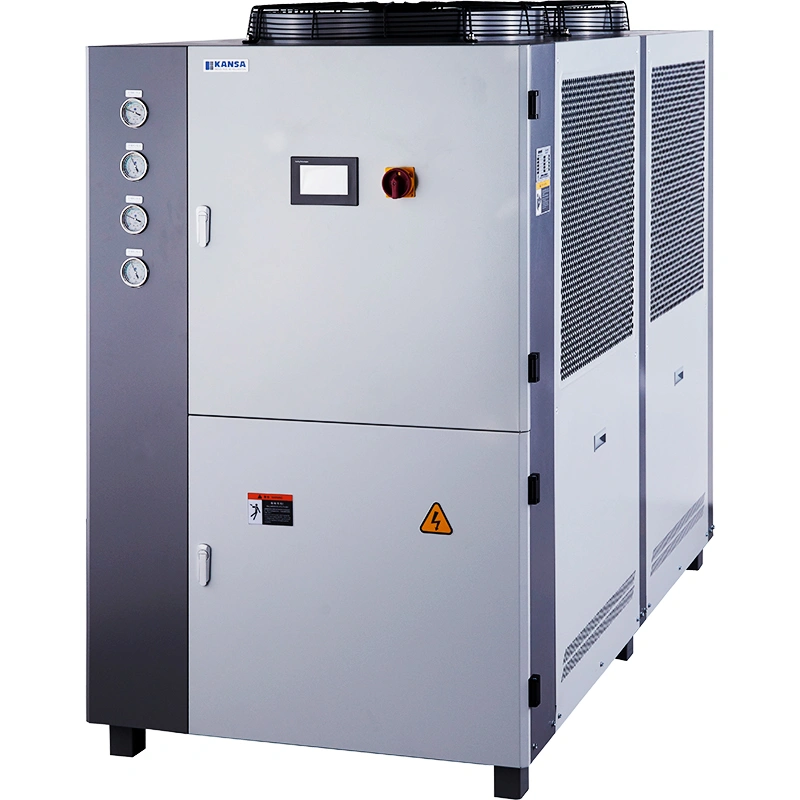

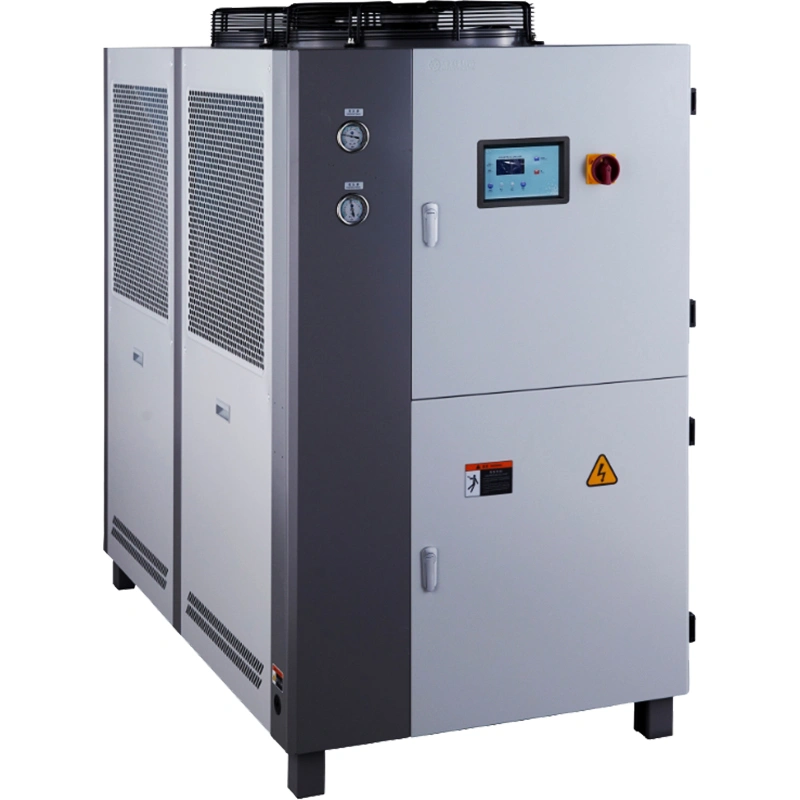

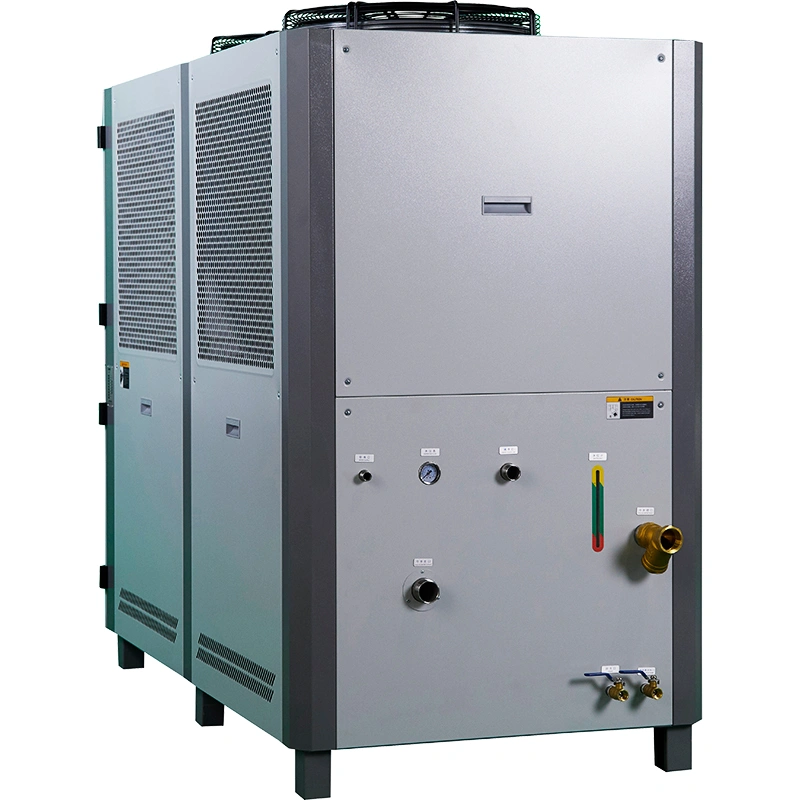

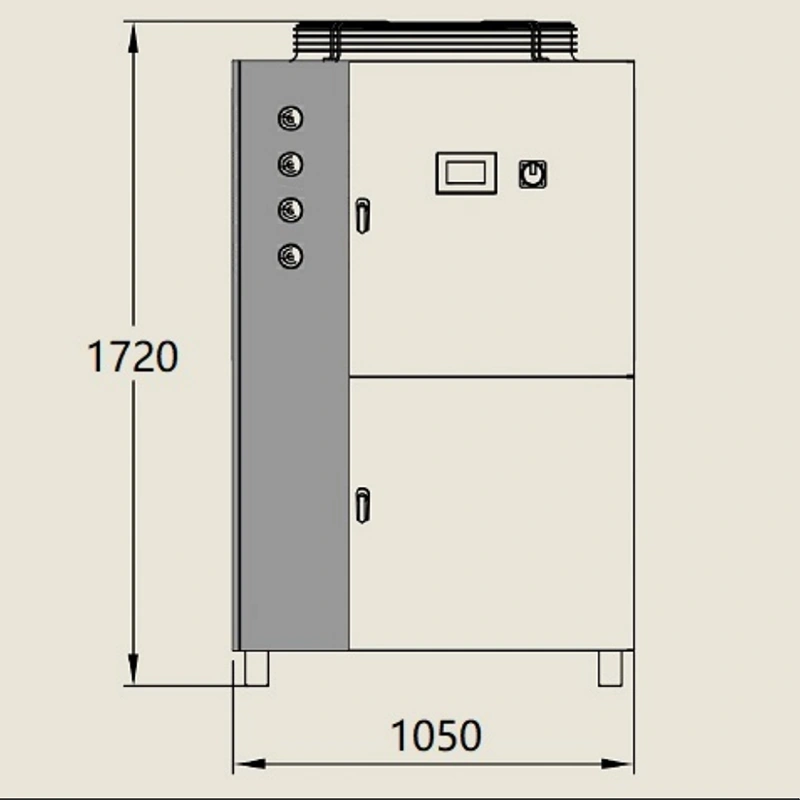

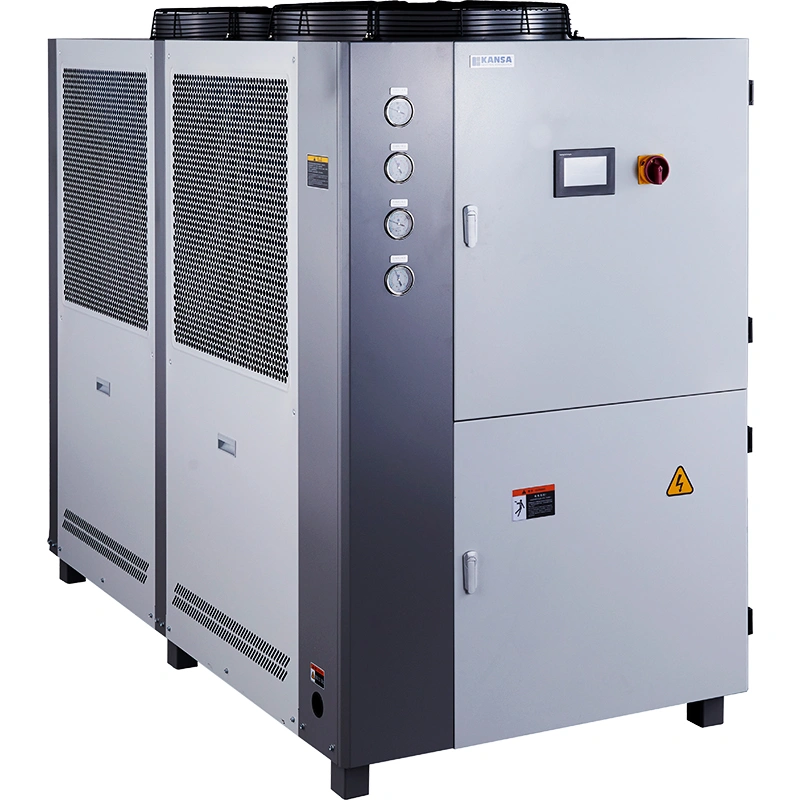

58.5kW Enfriador industrial refrigerado por aire, ICA-20
- Capacidad de refrigeración: 58.5 kW
- Potencia total: 21.1 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura de bombeo: 27 m
- Caudal de agua: 10 m³/h
- Capacidad del tanque de agua: 230 L
- Diámetro de conexión de tubería: 50 DN
- Ventilador de refrigeración
- Rejilla de entrada de aire
- Puerto de llenado de agua
- Entrada/salida de agua fría
- Puerto de drenaje
- Puerto de conexión eléctrica / de alimentación
- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso de servicio
69.0kW Enfriador industrial refrigerado por aire, ICA-25
- Capacidad de refrigeración: 69 kW
- Potencia total: 24 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura de bombeo: 26 m
- Caudal de agua: 11.8 m³/h
- Capacidad del tanque de agua: 230 L
- Diámetro de conexión de tubería: 50 DN
- Ventilador de refrigeración
- Rejilla de entrada de aire
- Puerto de llenado de agua
- Entrada/salida de agua fría
- Puerto de drenaje
- Puerto de conexión eléctrica / de alimentación
- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso de servicio
86.0kW Enfriador industrial refrigerado por aire, ICA-30
- Capacidad de refrigeración: 86 kW
- Potencia total: 30 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura de bombeo: 25 m
- Caudal de agua: 14.8 m³/h
- Capacidad del tanque de agua: 230 L
- Diámetro de conexión de tubería: 50 DN

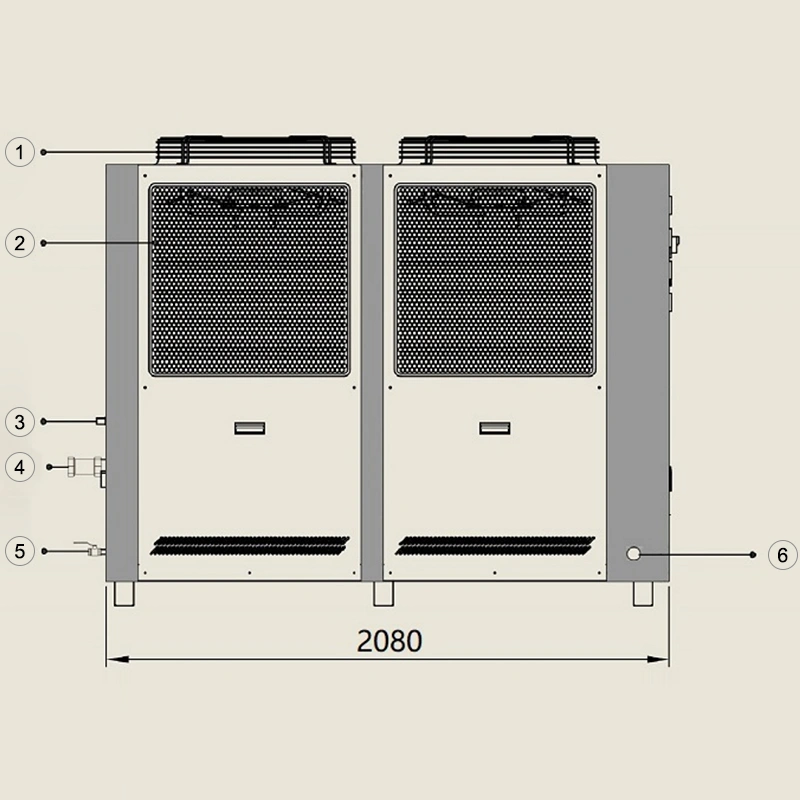

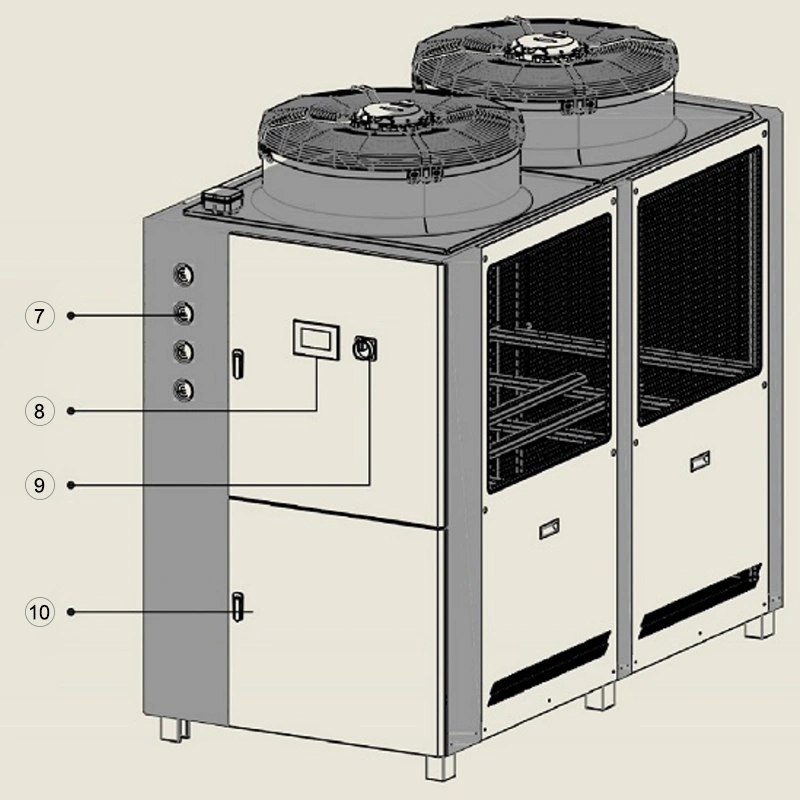

- Ventilador de refrigeración
- Rejilla de entrada de aire
- Puerto de llenado de agua
- Entrada/salida de agua fría
- Puerto de drenaje
- Puerto de conexión eléctrica / de alimentación
- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso de servicio

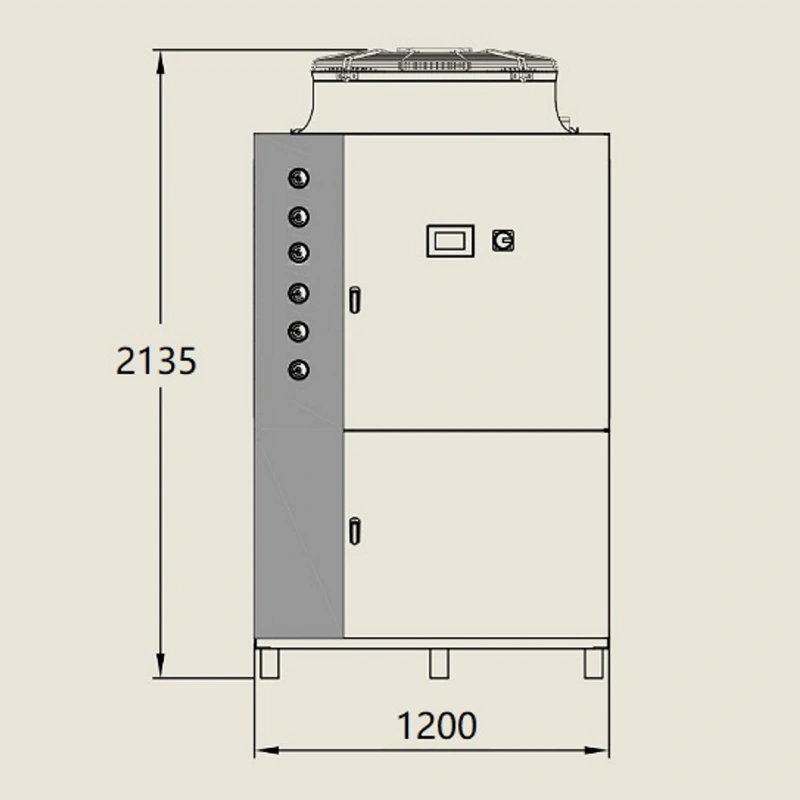

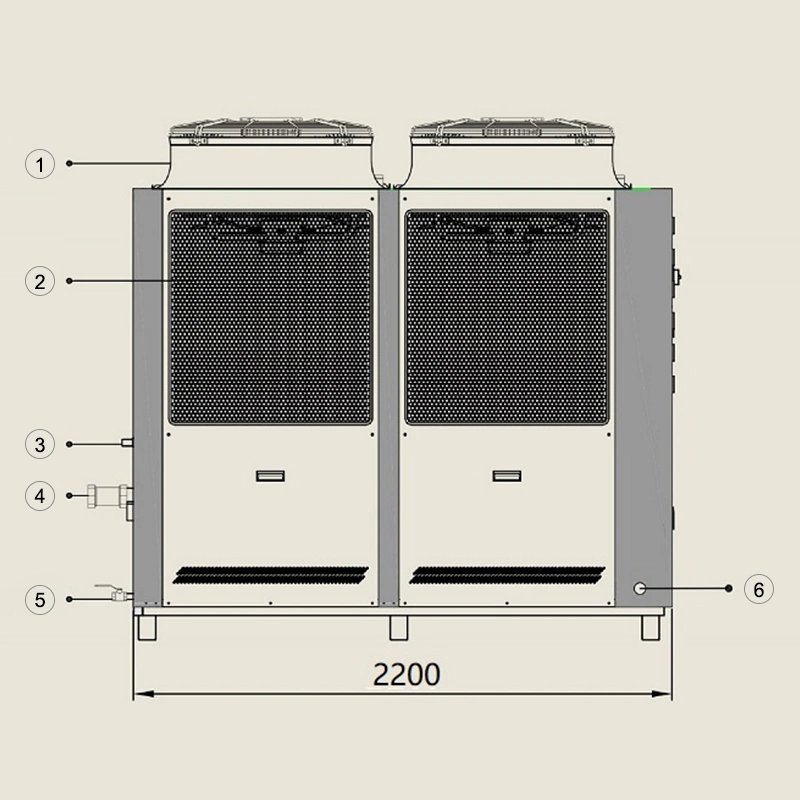

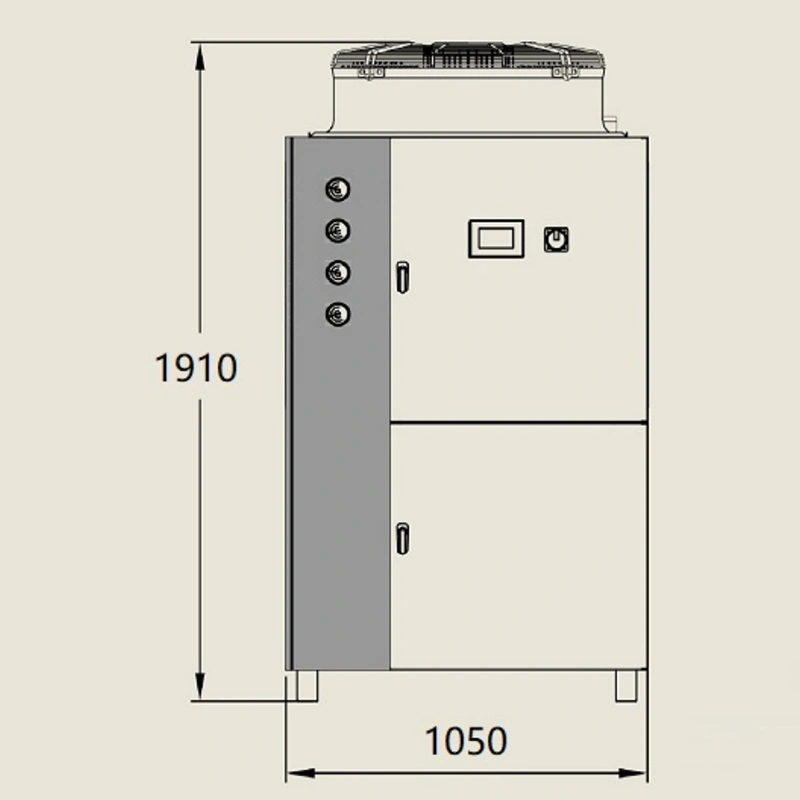

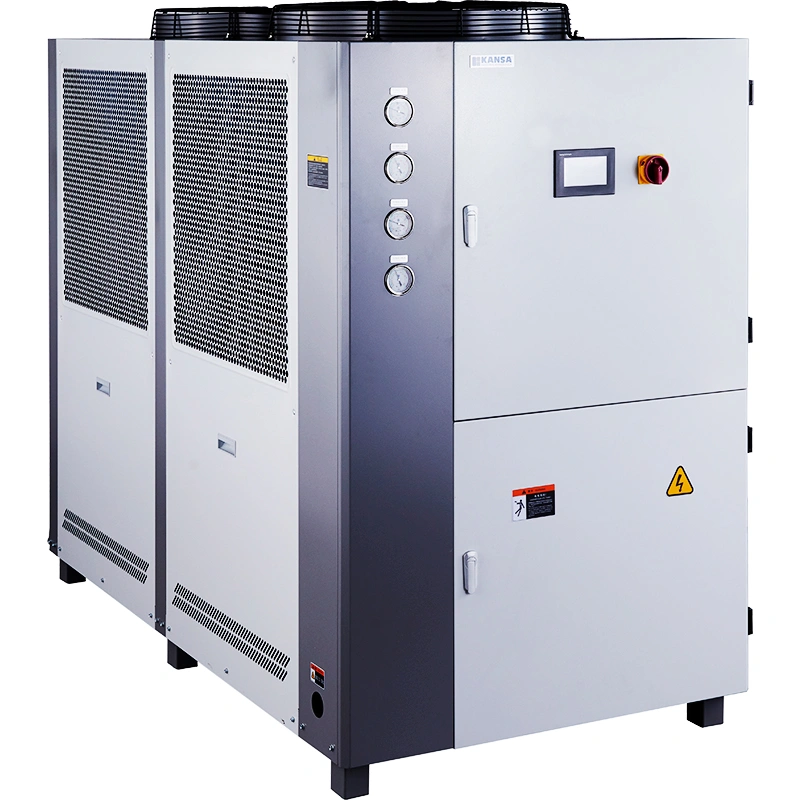

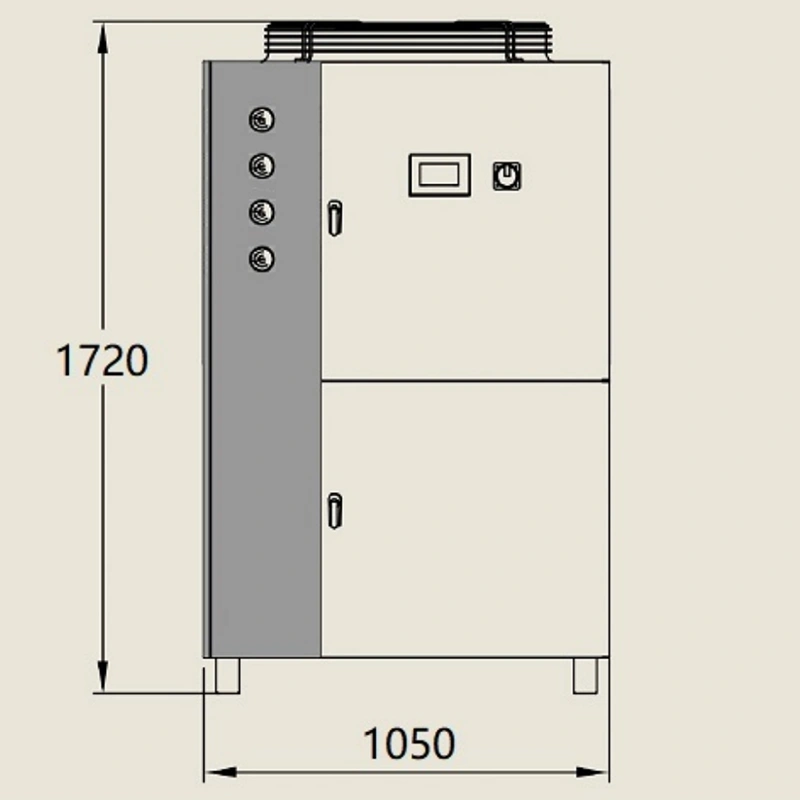

116.0kW Enfriador industrial refrigerado por aire, ICA-40
- Capacidad de refrigeración:116 kW
- Potencia total instalada: 41.3 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura de bombeo: 34 m
- Caudal de agua: 20 m³/h
- Capacidad del tanque de agua: 300 L
- Diámetro nominal de conexión: DN 50

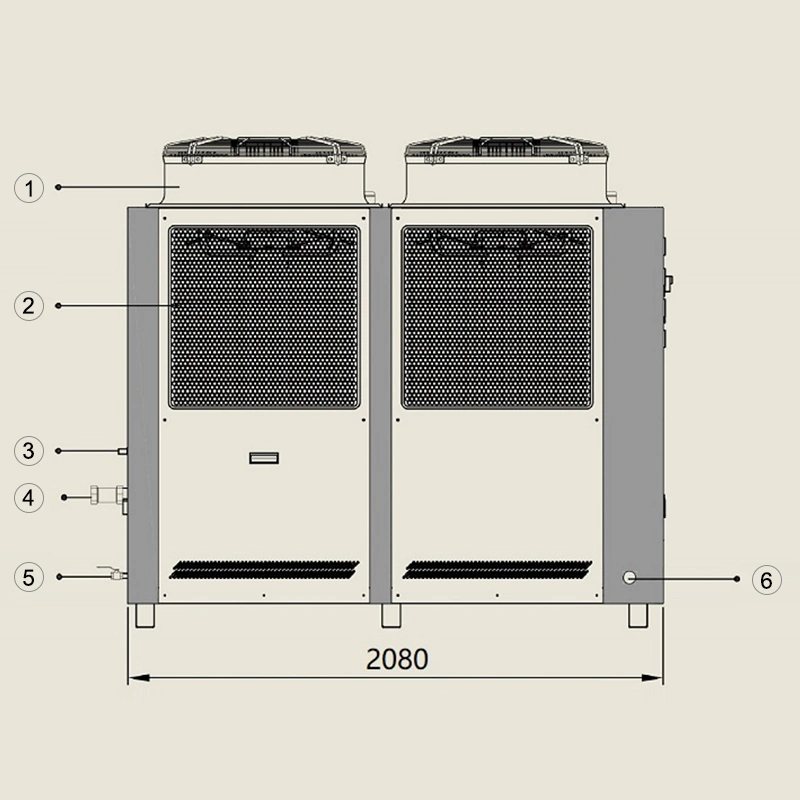

- Ventilador de refrigeración
- Rejilla de entrada de aire
- Puerto de llenado de agua
- Entrada/salida de agua fría
- Puerto de drenaje
- Puerto de conexión eléctrica / de alimentación
- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso de servicio
140.0kW Enfriador industrial refrigerado por aire, ICA-50
- Capacidad de refrigeración: 140 kW
- Potencia total instalada: 48 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura de bombeo: 29 m
- Caudal de agua: 24 m³/h
- Capacidad del tanque de agua: 300 L
- Diámetro nominal de conexión: DN 65

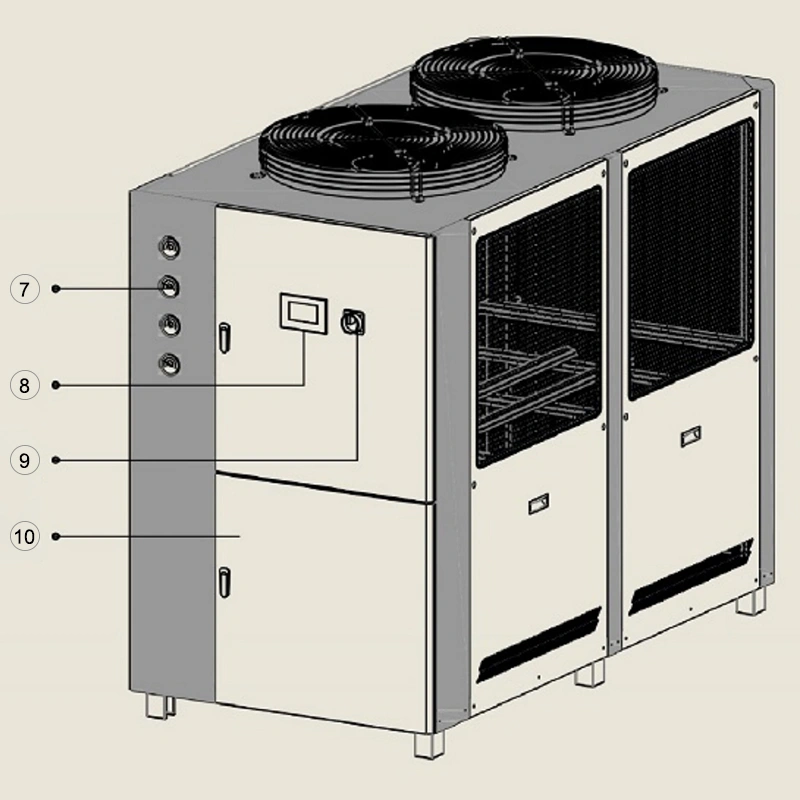

- Ventilador de refrigeración
- Rejilla de entrada de aire
- Puerto de llenado de agua
- Entrada/salida de agua fría
- Puerto de drenaje
- Puerto de conexión eléctrica / de alimentación
- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso de servicio

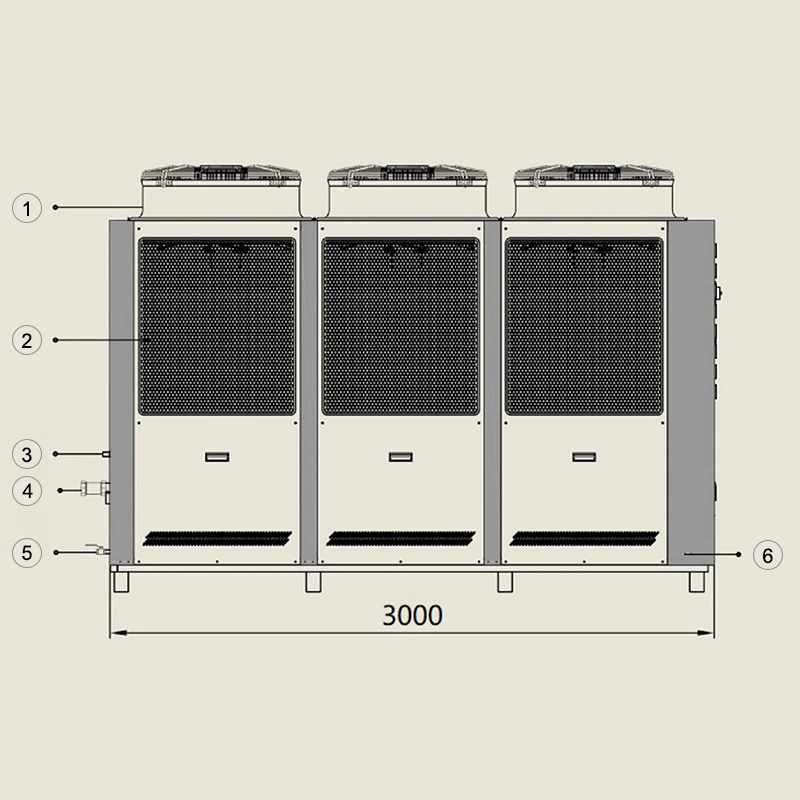

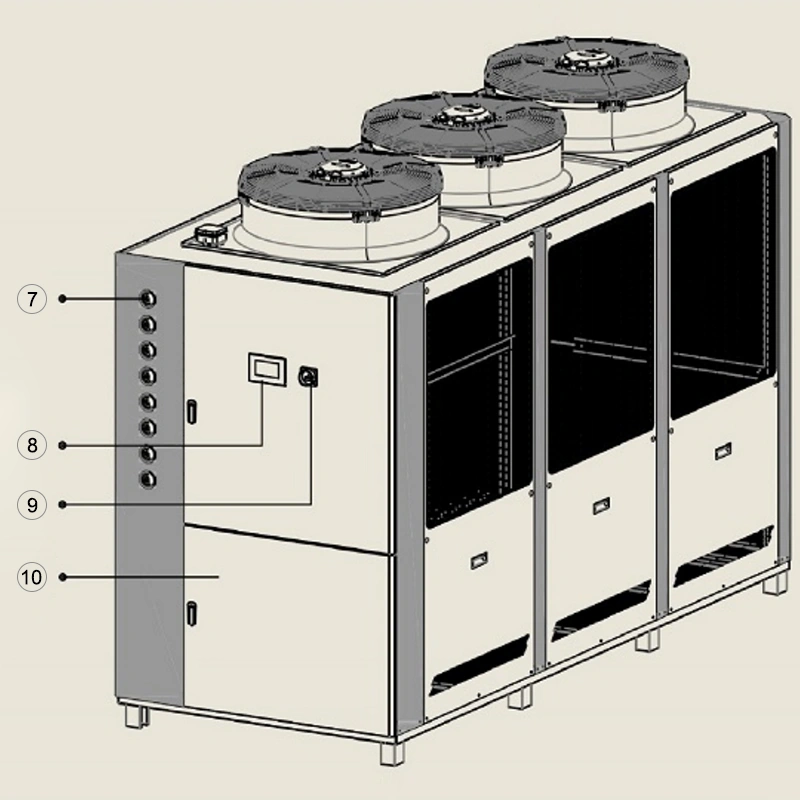

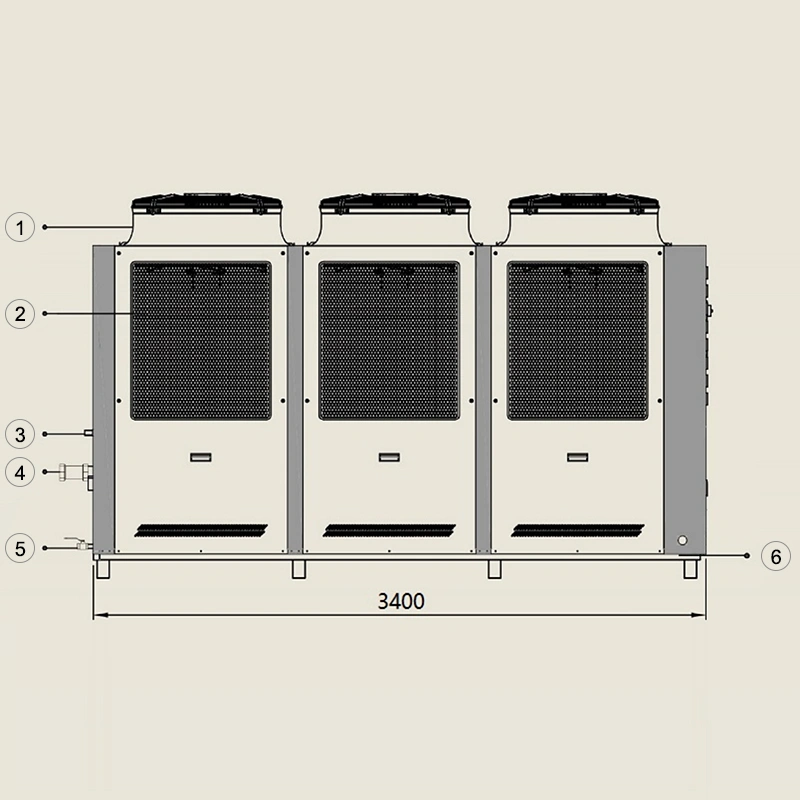

168.0kW Enfriador industrial refrigerado por aire, ICA-60
- Capacidad de refrigeración: 168 kW
- Potencia total instalada: 58.5 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de acero inoxidable)
- Altura manométrica de la bomba: 25 m
- Caudal de agua: 28.9 m³/h
- Capacidad del tanque de agua: 300 L
- Diámetro nominal de conexión: DN 65
- Ventilador de refrigeración
- Rejilla de entrada de aire
- Puerto de llenado de agua
- Entrada/salida de agua fría
- Puerto de drenaje
- Puerto de conexión eléctrica / de alimentación
- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso de servicio
| Modelo |
|
|
|
|
|
|
|
|
||
| Capacidad de refrigeración | kW | 1.6 | 2.7 | 5.2 | 9.1 | 15 | 18 | 23 | 29.5 | |
| 10³ kcal/h | 1.4 | 2.3 | 4.5 | 7.8 | 12.9 | 15.5 | 19.8 | 25.4 | ||
| Fuente de alimentación | V/Ph/Hz | 220/1/50 | 380/3/50 | |||||||
| Potencia eléctrica total | kW | 0.9 | 1.2 | 2.2 | 2.9 | 5.3 | 6.5 | 8.4 | 10.5 | |
| Corriente nominal | A | 4.6 | 5.9 | 11.3 | 8.2 | 11.7 | 12.2 | 20 | 23.4 | |
| Compresor | Tipo | Tipo rotor | Tipo scroll (espiral) | |||||||
| Potencia | kW | 0.5 | 0.8 | 1.6 | 2.3 | 4.2 | 5.1 | 6.9 | 8.7 | |
| Bomba de agua | Potencia | kW | 0.25 | 0.25 | 0.37 | 0.37 | 0.55 | 0.75 | 0.75 | 0.75 |
| Cabezal de la bomba | m | 36 | 34 | 26 | 24 | 28 | 33 | 30 | 27 | |
| Caudal de agua | m³/h | 0.28 | 0.46 | 0.89 | 1.6 | 2.6 | 3.1 | 4 | 5.1 | |
| L/min | 4.6 | 7.7 | 14.8 | 26.7 | 43.3 | 51.7 | 66 | 85 | ||
| Capacidad del tanque de agua | L | 12 | 20 | 35 | 60 | 70 | 70 | 100 | 135 | |
| Diámetro de conexión de tubería | DN | 15 | 20 | 25 | 40 | |||||
| Protecciones del equipo | Protección contra alta/baja presión, sobrecarga, congelación, retraso, sobrecalentamiento y flujo | |||||||||
| Nivel de ruido | dB(A) | 56 | 58 | 58 | 60 | 61 | 62 | 64 | 65 | |
| Peso | kg | 50 | 68 | 108 | 140 | 185 | 210 | 260 | 310 | |

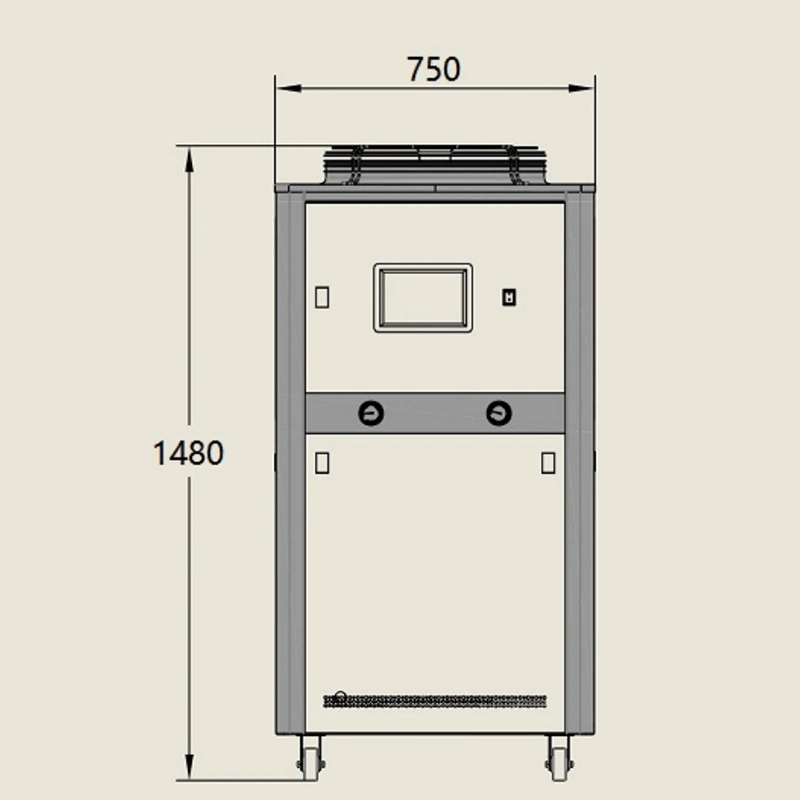

| Dimensiones | Largo | mm | 420 | 500 | 600 | 680 | 750 | 750 | 1350 | 1510 |
| Ancho | mm | 420 | 500 | 600 | 680 | 750 | 750 | 680 | 750 | |
| Alto | mm | 815 | 950 | 1160 | 1360 | 1480 | 1480 | 1360 | 1480 | |
| Modelo |
|
|
|
|
|
|
|
|
||
| Capacidad de refrigeración | kW | 35 | 44 | 58.5 | 69 | 86 | 116 | 140 | 168 | |
| 10³ kcal/h | 30.1 | 37.8 | 50.3 | 59.3 | 74.1 | 100 | 120 | 145 | ||
| Fuente de alimentación | V/Ph/Hz | 380/3/50 | ||||||||
| Potencia eléctrica total | kW | 12.5 | 15 | 21.1 | 24 | 30 | 41.3 | 48 | 58.5 | |
| Corriente nominal | A | 24 | 27.7 | 41.7 | 46.7 | 57 | 76 | 88 | 110 | |
| Compresor | Tipo | Tipo scroll (espiral) | ||||||||
| Potencia | kW | 10.1 | 12.5 | 17.4 | 20.2 | 25 | 34.8 | 40.6 | 50 | |
| Bomba de agua | Potencia | kW | 1.2 | 1.2 | 2.2 | 2.2 | 2.2 | 3.5 | 3.5 | 4 |
| Cabezal de la bomba | m | 29 | 27 | 27 | 26 | 25 | 34 | 29 | 25 | |
| Caudal de agua | m³/h | 6 | 7.6 | 10 | 11.8 | 14.8 | 20 | 24 | 28.9 | |
| L/min | 100 | 127 | 167 | 197 | 247 | 333 | 400 | 480 | ||
| Capacidad del tanque de agua | L | 135 | 155 | 230 | 230 | 230 | 300 | 300 | 300 | |
| Diámetro de conexión de tubería | DN | 40 | 50 | 65 | ||||||
| Protecciones del equipo | Protección contra alta/baja presión, sobrecarga, congelación, retraso, sobrecalentamiento y flujo | |||||||||
| Nivel de ruido | dB(A) | 65 | 66 | 67 | 68 | 68 | 69 | 69 | 69 | |
| Peso | kg | 340 | 415 | 620 | 670 | 780 | 1100 | 1300 | 1500 | |

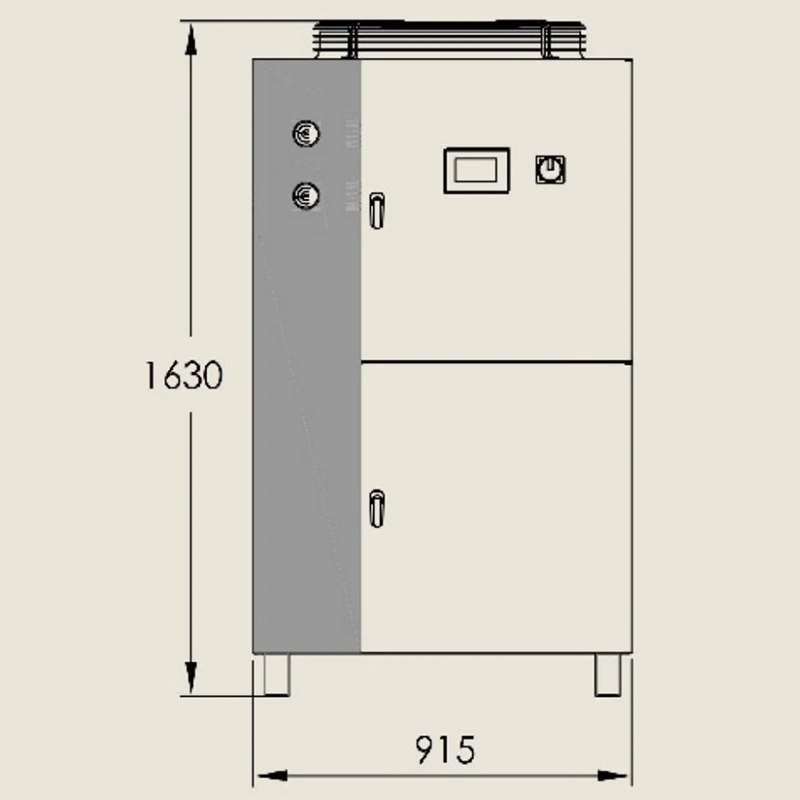

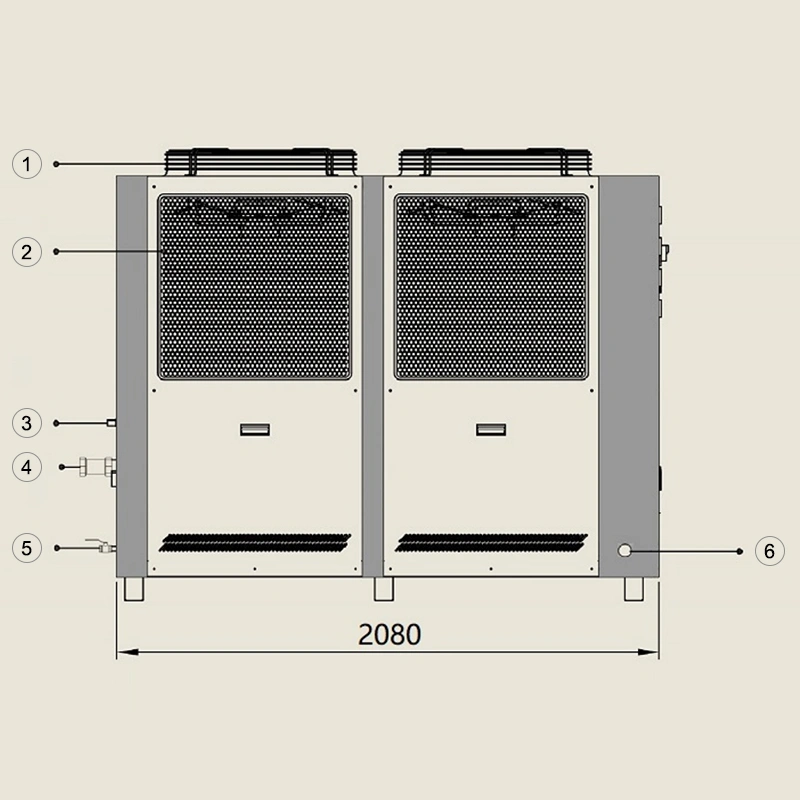

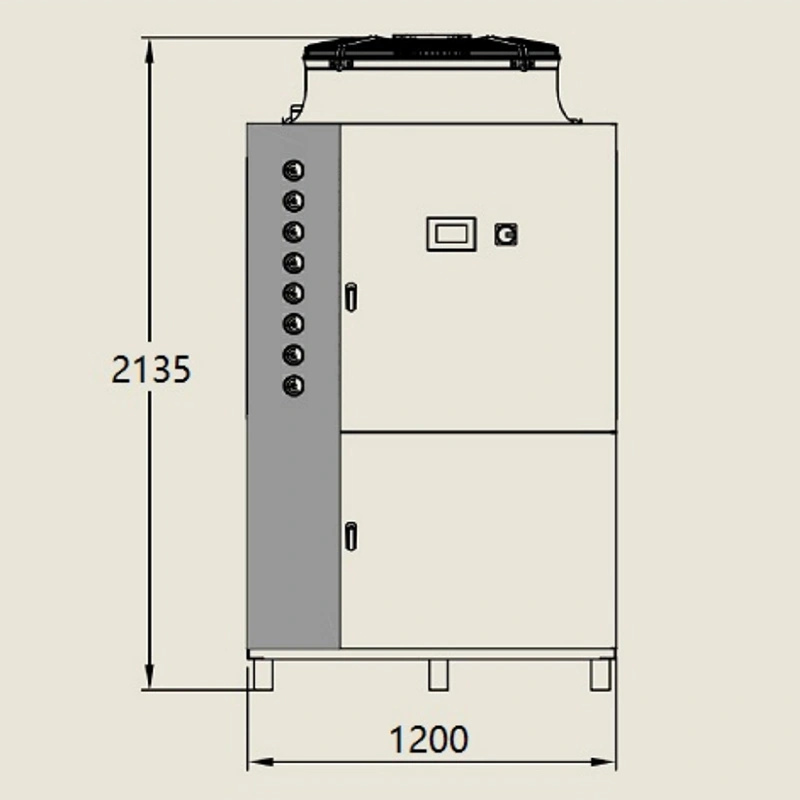

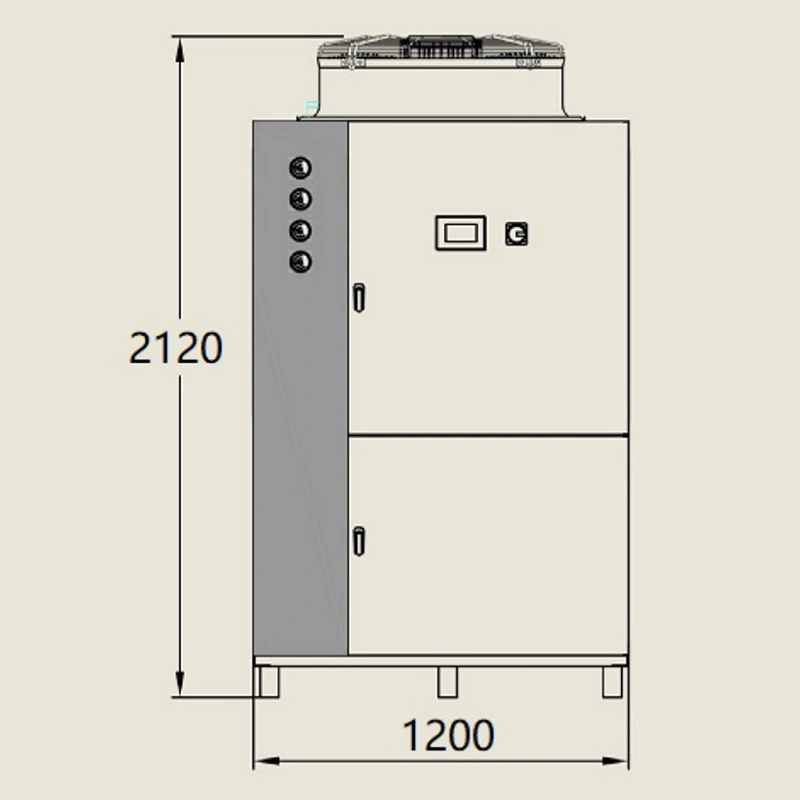

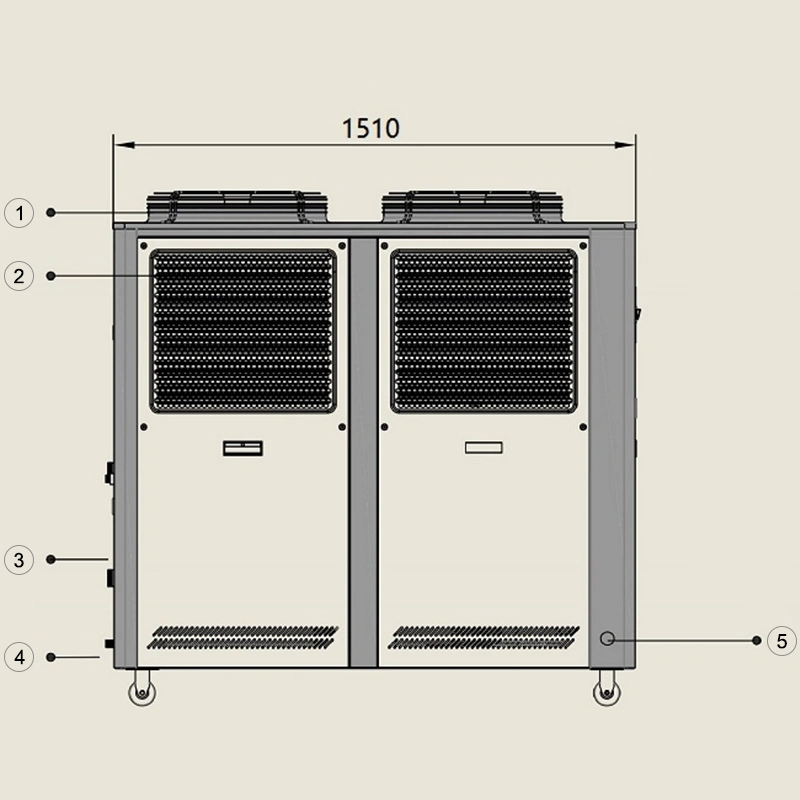

| Dimensiones | Largo | mm | 1510 | 1785 | 2080 | 2080 | 2080 | 2200 | 3000 | 3400 |
| Ancho | mm | 750 | 915 | 1050 | 1050 | 1050 | 1200 | 1200 | 1200 | |
| Alto | mm | 1480 | 1630 | 1820 | 1820 | 1910 | 2135 | 2120 | 2135 | |
Ofrecemos especificaciones personalizadas según sus necesidades. Para más información, no dude en
- Ahorro energético
- Tecnología innovadora
- Seguridad integral
- Fabricación de precisión
- Aplicaciones versátiles
Rendimiento energético
-
25% Eficiencia térmica mejorada hasta en un 25 % gracias al uso de tubos de cobre con rosca interna -
20% Las aletas onduladas permiten una mejora aproximada del 20 % en la eficiencia de transferencia de calor -
6% La incorporación de una válvula de expansión electrónica con regulación PID optimiza el consumo energético, reduciéndolo en un 6 % -
20% Mediante la optimización del suministro de refrigerante, la uniformidad de distribución aumenta aproximadamente un 20% -
10% Un sistema de flujo de aire optimizado permite aumentar la circulación de aire cerca de un 10% -
20% Gracias a la regulación automática del caudal de aire, el consumo de energía del ventilador disminuye cerca de un 20 %
Innovación
-
Evaporador de acero inoxidable -
Condensador en forma de V -
Depósito cilíndrico de agua -
Ventilador de bajo ruido -
Controlador con pantalla táctil -
Sistema de control avanzado
Múltiples características de seguridad
-
Protección contra sobrecalentamiento -
Protección de corriente -
Autodiagnóstico -
Anticongelante inteligente -
Alarma de caudal de agua -
Alarma de nivel de agua -
Alarma de presión -
Temporizador encendido/apagado
Fabricación de precisión
-
Conformado de chapa metálica de precisión -
Anillos guía de flujo estampados -
Sistema de plegado robótico (Bystronic, Suiza) -
Tecnología de soldadura láser -
Corte automatizado de material aislante -
Soldadura de juntas automatizada
Aplicaciones en instalaciones del cliente
Más de 20 años de experiencia en el sector nos respaldan, KANSA integra diseño y fabricación interna para ofrecer enfriadores industriales y equipos de control de temperatura de alto rendimiento, con una estabilidad térmica excepcional de ±0.05 °C. Tenemos la certificación CE, ISO 9001:2016, ISO 45001, entre otras normas internacionales y brindamos servicios a una amplia base global de más de 70.000 clientes.
