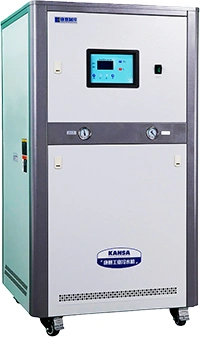

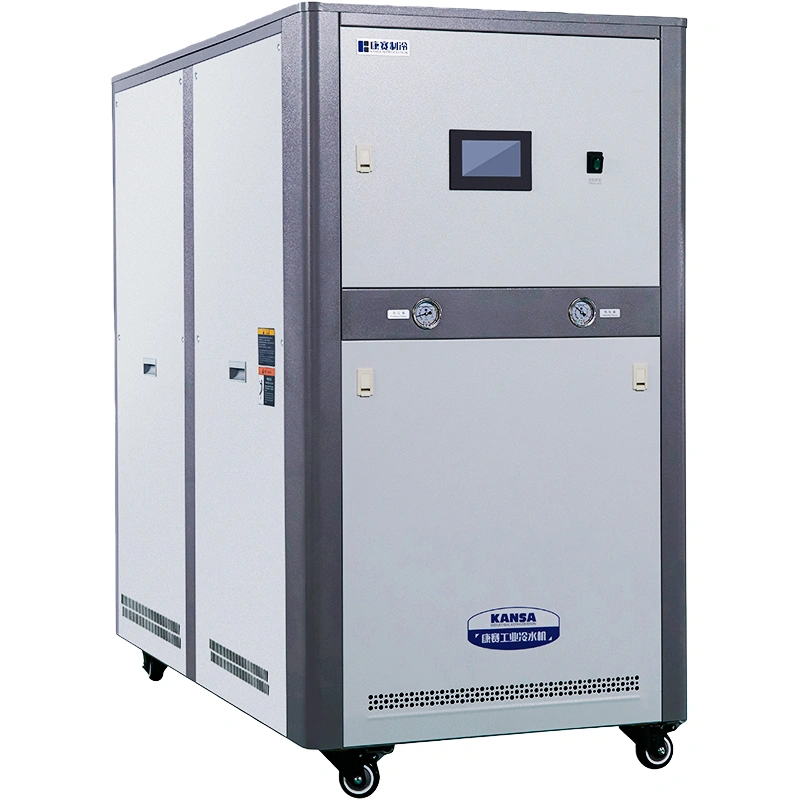

9.9-240kW Enfriador industrial refrigerado por agua
-
Modelo: ICW-3~ICW-70
-
Capacidad de refrigeración: 9.9-240.0kW
-
Precisión de la temperatura: ±0.1/±0.5/±1.5℃
-
Alta eficiencia y ahorro energético
-
Control inteligente
-
Múltiples características de seguridad
-
Estructura resistente
-
Fácil de usar
-
Mantenimiento sencillo
-
Certificación CE
-
Instalación de fabricación certificada
Los enfriadores industriales refrigerados por agua, también conocidos como chillers enfriados por agua, se destacan por su confiabilidad y eficiencia energética. Al utilizar el agua de la torre de enfriamiento para condensar el refrigerante, ofrecen un rendimiento más estable en comparación con los modelos refrigerados por aire. Por ello, son la opción preferida para instalaciones industriales de gran escala y zonas con altas temperaturas. A pesar de su diseño compacto, requieren un sistema auxiliar de agua para funcionar de manera óptima.
Diagrama del sistema
- Filtro de agua
- Entrada de agua refrigerada
- Interruptor de flujo
- Evaporador
- Manómetro
- Compresor
- Condensador
- Filtro deshidratador
- Válvula de expansión
- Suministro de agua
- Nivel de agua
- Sensor
- Tanque / Depósito
- Salida de agua refrigerada
Modelo
Especificaciones

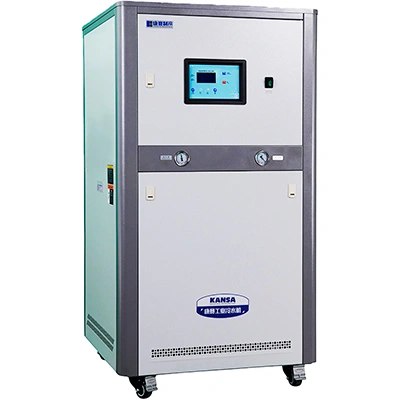

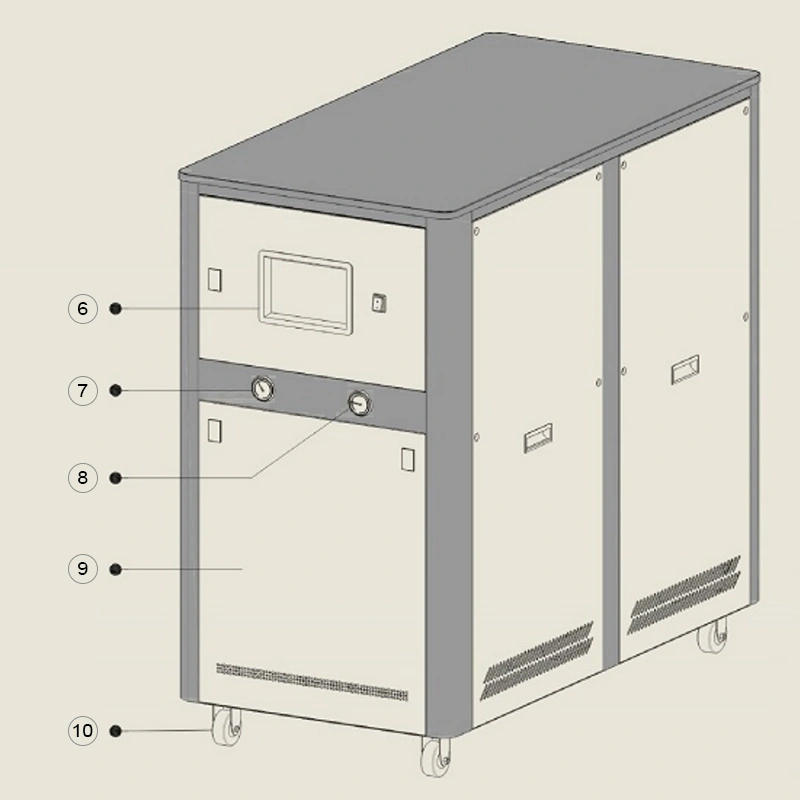

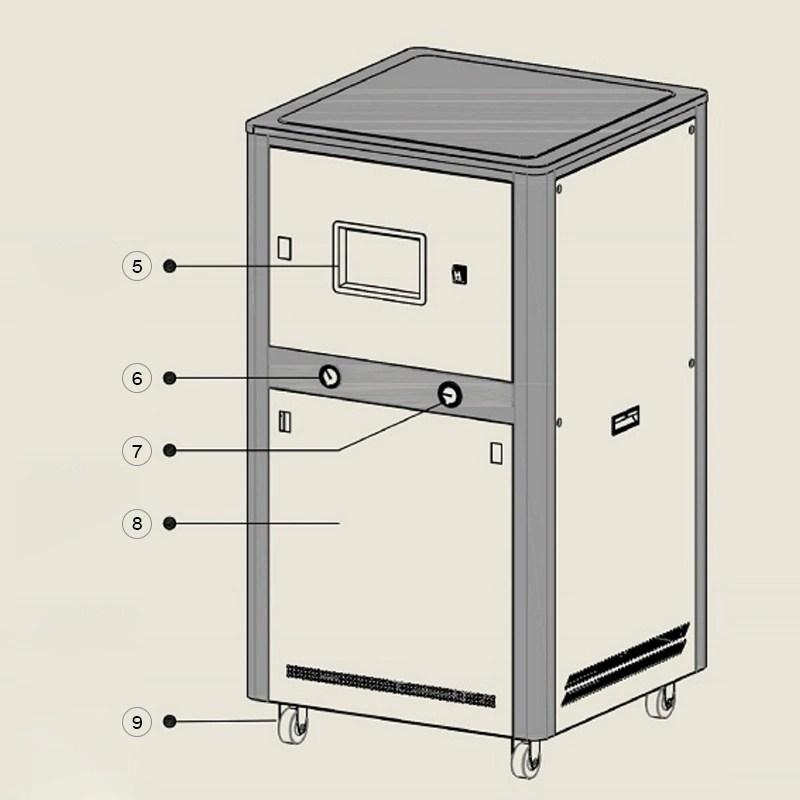

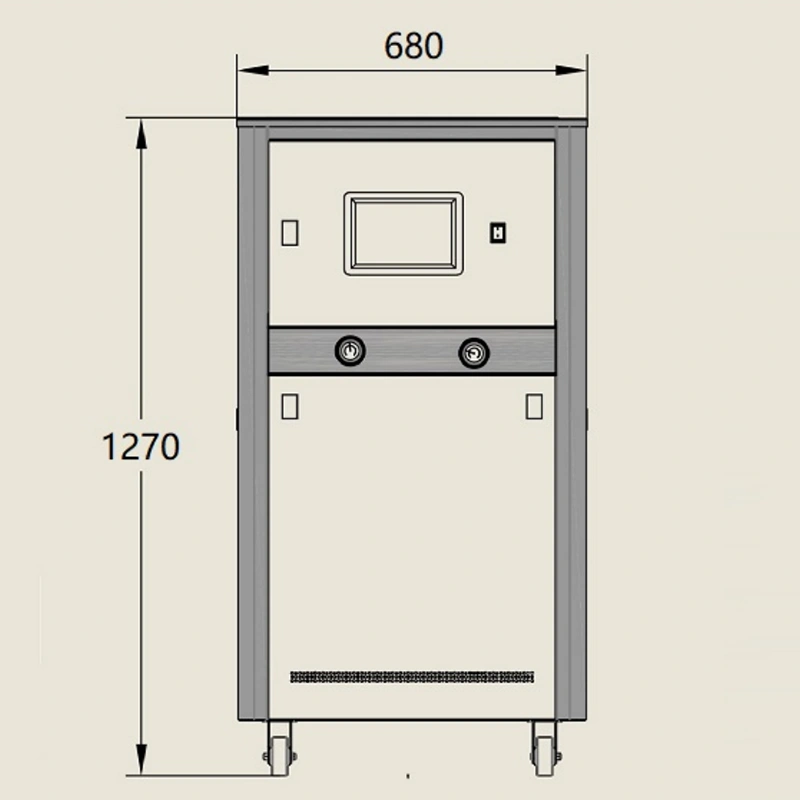

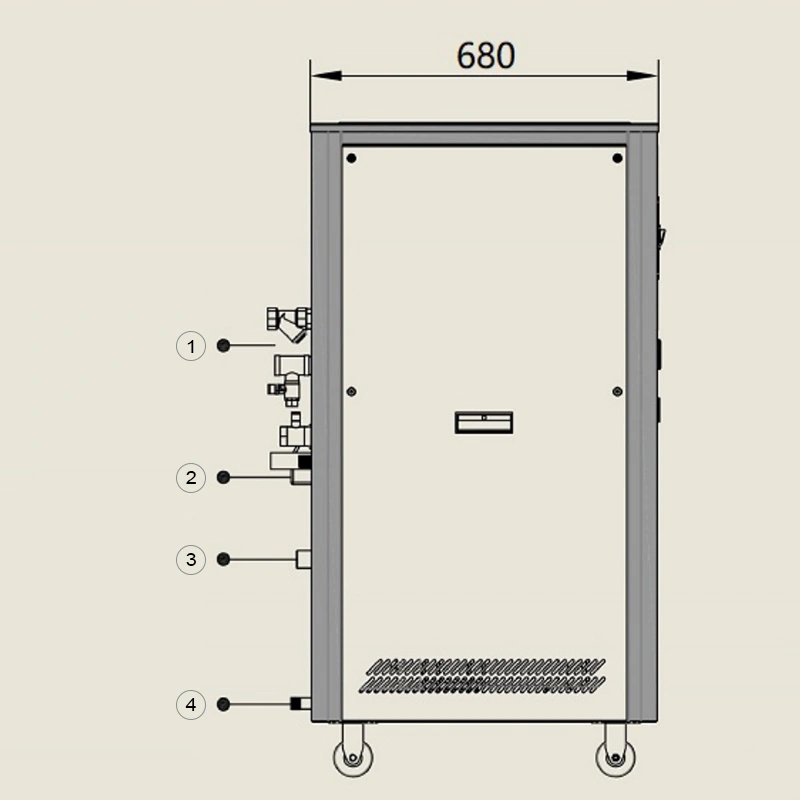

9.9kW Enfriador industrial refrigerado por agua, ICW-3
- Capacidad de refrigeración: 9.9 kW
- Potencia total: 2.7 kW
- Evaporador: tipo serpentín de acero inoxidable
- Altura de bombeo: 24 m
- Caudal de agua: 2.1 m³/h
- Capacidad del tanque de agua: 60 L
- Diámetro de conexión de tubería: DN 25

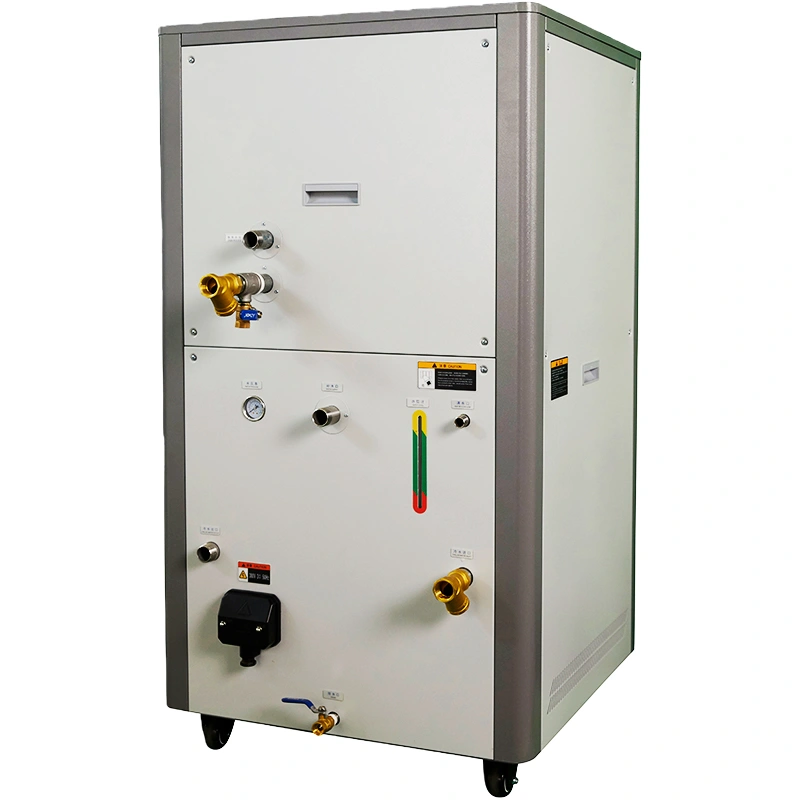

- Entrada/salida de agua de enfriamiento
- Caja de conexiones
- Entrada/salida de agua refrigerada
- Desagüe / Puerto de drenaje
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso para mantenimiento
- Ruedas giratorias

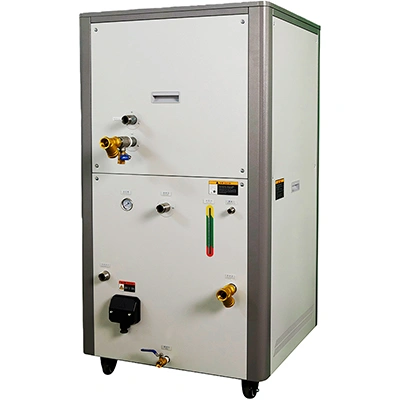

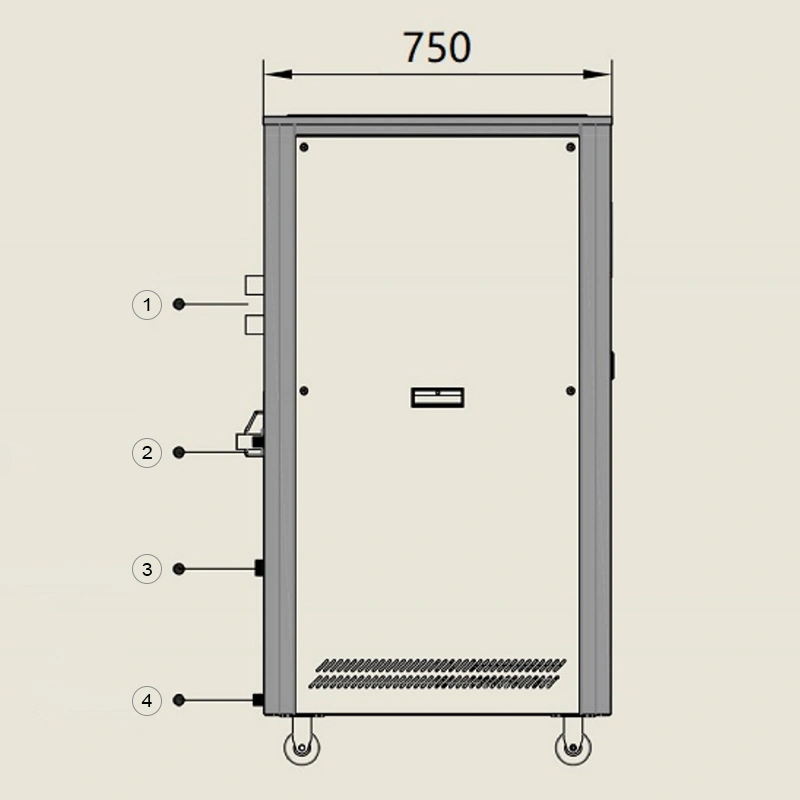

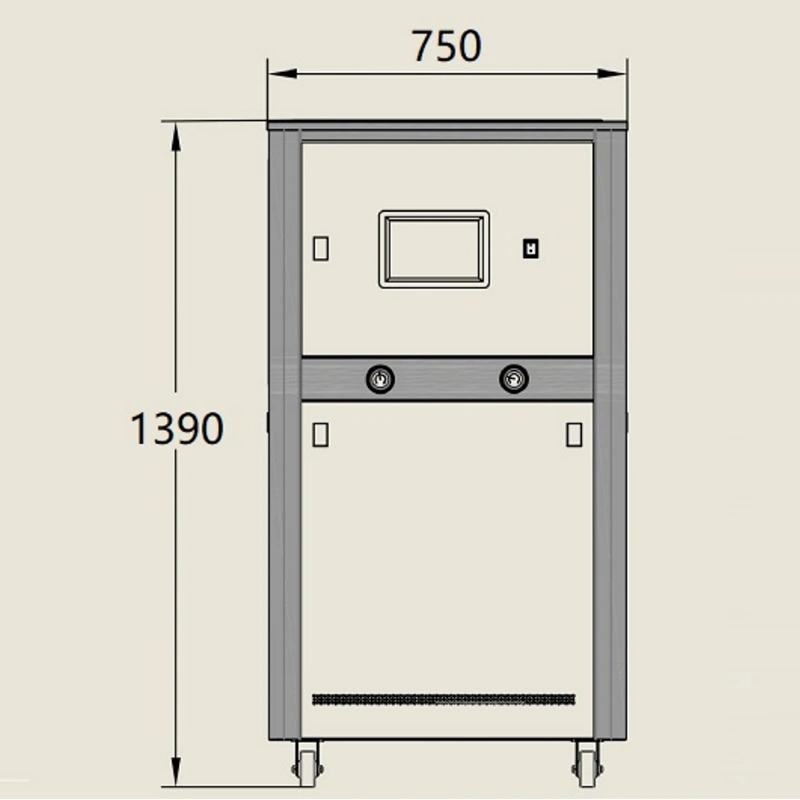

16.5kW Enfriador industrial refrigerado por agua, ICW-5
- Capacidad de refrigeración: 16.5 kW
- Potencia total: 4.1 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de cobre roscados)
- Altura de bombeo: 28 m
- Caudal de agua: 3.6 m³/h
- Capacidad del tanque de agua: 70 L
- Diámetro de conexión de tubería: DN 25
- Entrada/salida de agua de enfriamiento
- Caja de conexiones
- Entrada/salida de agua refrigerada
- Desagüe / Puerto de drenaje
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso para mantenimiento
- Ruedas giratorias

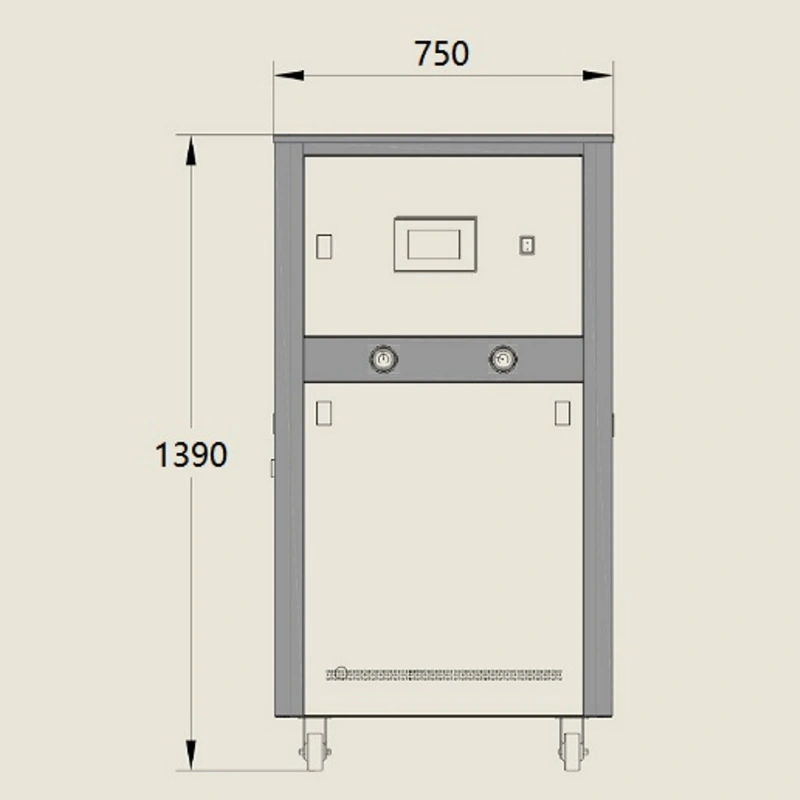

19.6kW Enfriador industrial refrigerado por agua, ICW-6
- Capacidad de refrigeración: 19.6 kW
- Potencia total: 4.8 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de cobre roscados)
- Altura de bombeo: 32 m
- Caudal de agua: 4.2 m³/h
- Capacidad del tanque de agua: 70 L
- Diámetro de conexión de tubería: DN 25
- Entrada/salida de agua de enfriamiento
- Caja de conexiones
- Entrada/salida de agua refrigerada
- Desagüe / Puerto de drenaje
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso para mantenimiento
- Ruedas giratorias

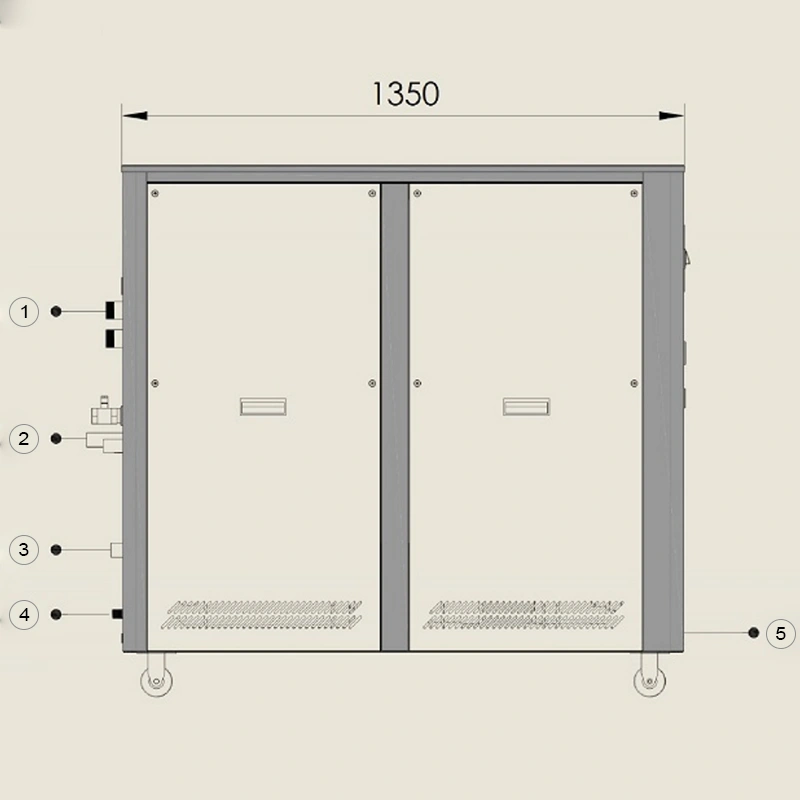

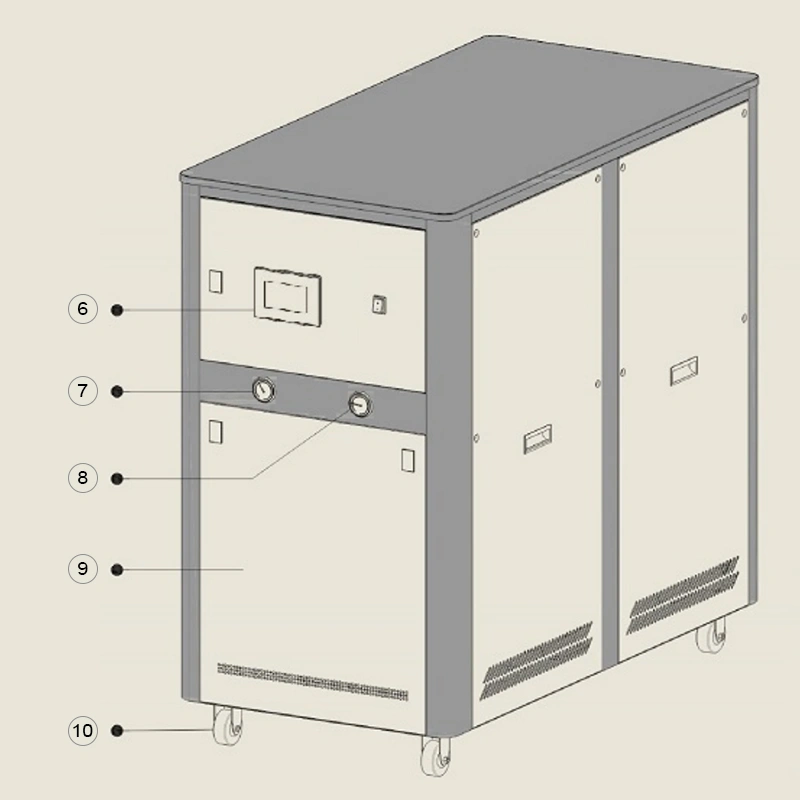

26.5kW Enfriador industrial refrigerado por agua, ICW-8
- Capacidad de refrigeración: 26.5 kW
- Potencia total: 6.4 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de cobre roscados)
- Altura de bombeo: 28 m
- Caudal de agua: 5.7 m³/h
- Capacidad del tanque de agua: 100 L
- Diámetro de conexión de tubería: DN 25
- Entrada/salida de agua de enfriamiento
- Puerto de llenado de agua
- Entrada/salida de agua refrigerada
- Puerto de drenaje / desagüe
- Puerto de conexión eléctrica
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso para mantenimiento
- Ruedas giratorias

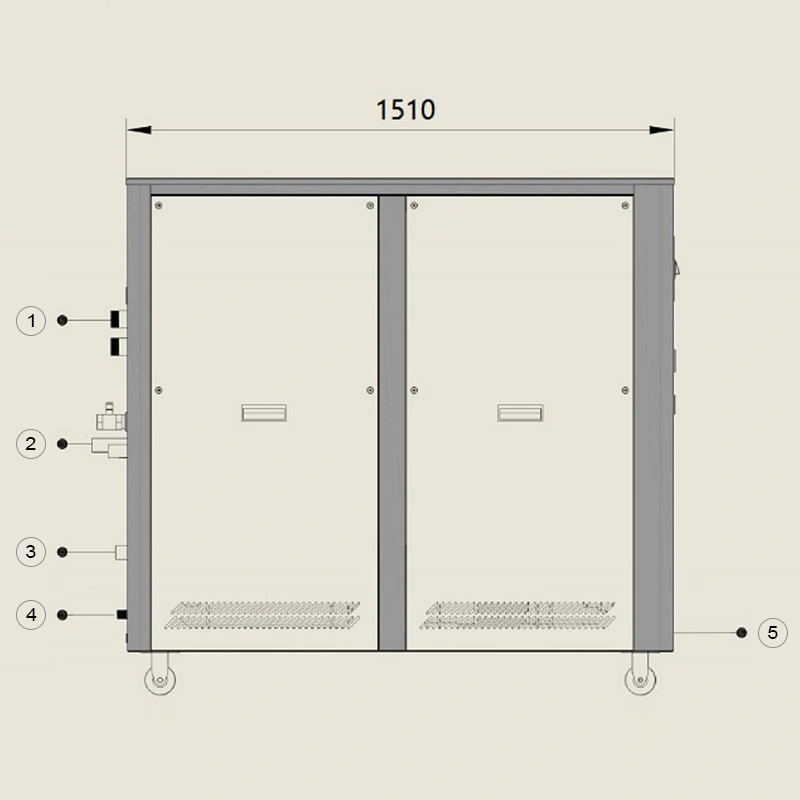

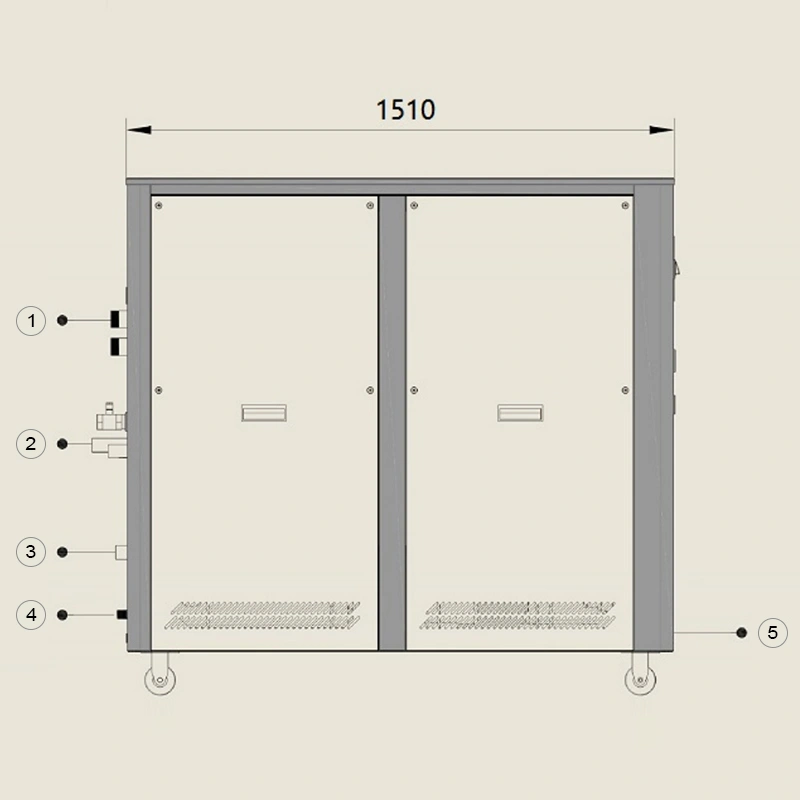

33.0kW Enfriador industrial refrigerado por agua, ICW-10
- Capacidad de refrigeración: 33 kW
- Potencia total: 7.8 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de cobre roscados)
- Altura de bombeo: 25 m
- Caudal de agua: 7.1 m³/h
- Capacidad del tanque de agua: 135 L
- Diámetro de conexión de tubería: DN 25
- Entrada/salida de agua de enfriamiento
- Puerto de llenado de agua
- Entrada/salida de agua refrigerada
- Puerto de drenaje / desagüe
- Puerto de conexión eléctrica
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso para mantenimiento
- Ruedas giratorias
38.5kW Enfriador industrial refrigerado por agua, ICW-12
- Capacidad de refrigeración: 38.5 kW
- Potencia total: 9.4 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de cobre roscados)
- Altura de bombeo: 29 m
- Caudal de agua: 8.3 m³/h
- Capacidad del tanque de agua: 135 L
- Diámetro de conexión de tubería: DN 40
- Entrada/salida de agua de enfriamiento
- Puerto de llenado de agua
- Entrada/salida de agua refrigerada
- Puerto de drenaje / desagüe
- Puerto de conexión eléctrica
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso para mantenimiento
- Ruedas giratorias

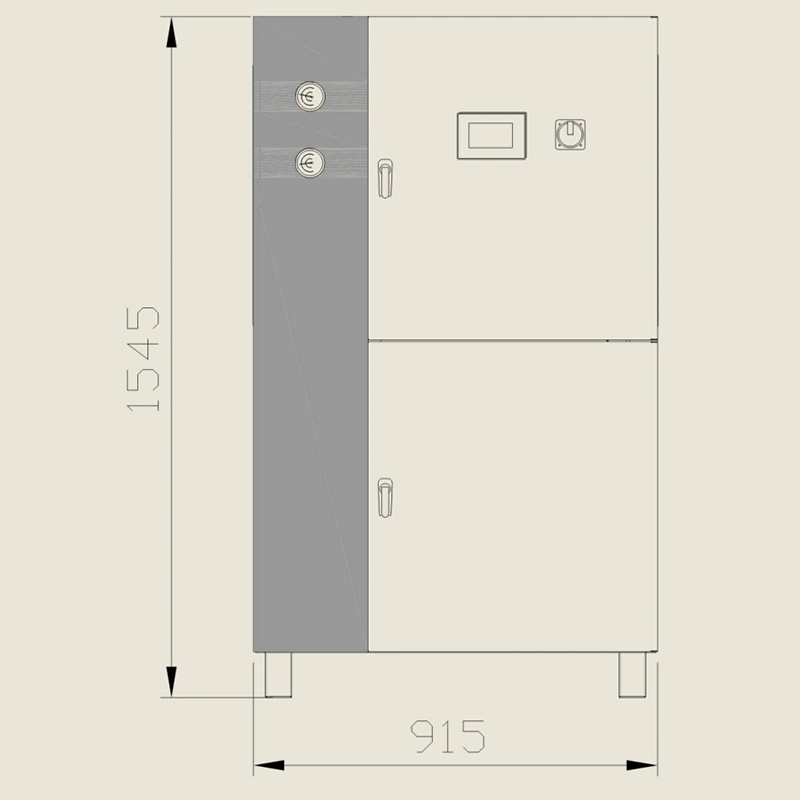

48.5kW Enfriador industrial refrigerado por agua, ICW-15
- Capacidad de refrigeración: 48.5 kW
- Potencia total: 10.7 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de cobre roscados)
- Altura de bombeo: 27 m
- Caudal de agua: 8.3 m³/h
- Capacidad del tanque de agua: 155 L
- Diámetro de conexión de tubería: DN 40
- Entrada/salida de agua de enfriamiento
- Puerto de llenado de agua
- Entrada/salida de agua refrigerada
- Puerto de drenaje / desagüe
- Puerto de conexión eléctrica
- Panel de control
- Manómetro de alta presión
- Manómetro de baja presión
- Puerta de acceso para mantenimiento
- Ruedas giratorias

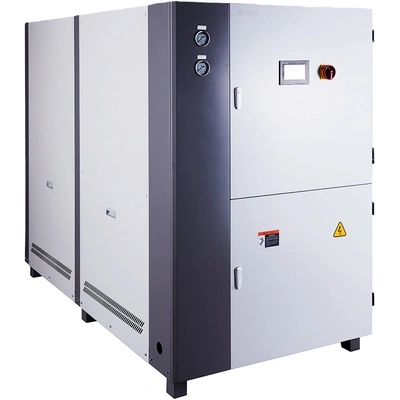

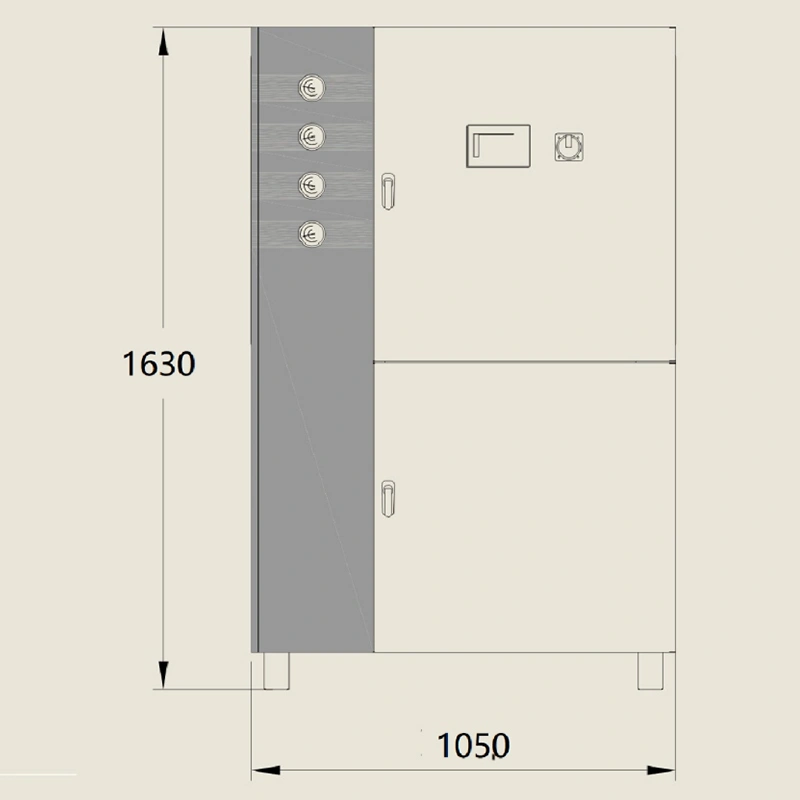

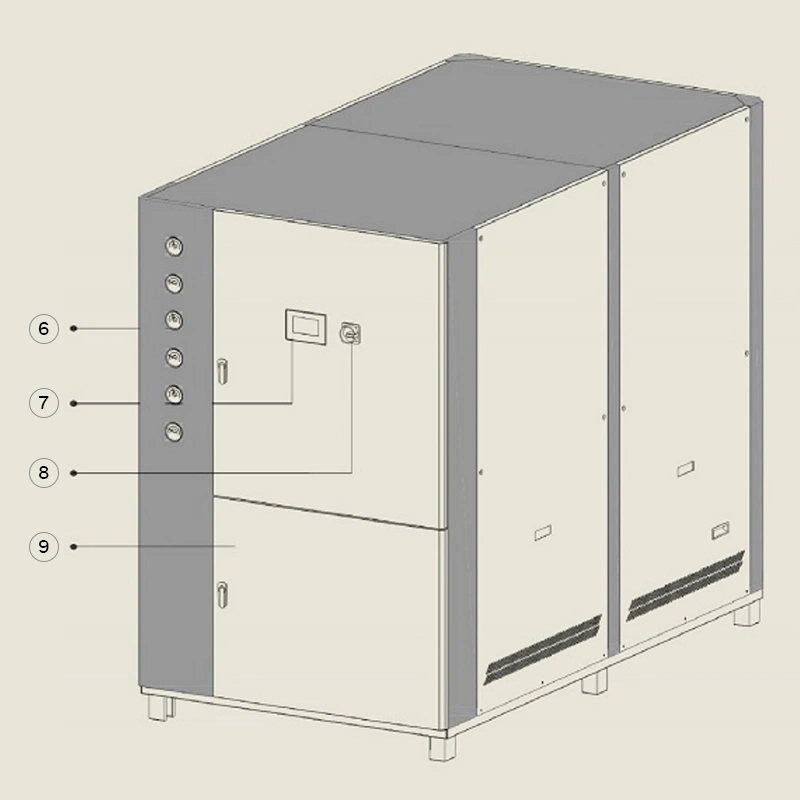

66.0kW Enfriador industrial refrigerado por agua, ICW-20
- Capacidad de refrigeración: 66 kW
- Potencia total: 15.3 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de cobre roscados)
- Altura de bombeo: 27 m
- Caudal de agua: 14.2 m³/h
- Capacidad del tanque de agua: 230 L
- Diámetro de conexión de tubería: DN 50
- Entrada/salida de agua de enfriamiento
- Puerto de llenado de agua
- Entrada/salida de agua refrigerada
- Puerto de drenaje / desagüe
- Puerto de conexión eléctrica
- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso para mantenimiento
78.0kW Enfriador industrial refrigerado por agua, ICW-25
- Capacidad de refrigeración: 78 kW
- Potencia total: 17 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de cobre roscados)
- Altura de bombeo: 26 m
- Caudal de agua: 16.8 m³/h
- Capacidad del tanque de agua: 230 L
- Diámetro de conexión de tubería: DN 50
- Entrada/salida de agua de enfriamiento
- Puerto de llenado de agua
- Entrada/salida de agua refrigerada
- Puerto de drenaje / desagüe
- Puerto de conexión eléctrica
- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso para mantenimiento
96.0kW Enfriador industrial refrigerado por agua, ICW-30
- Capacidad de refrigeración: 96.0kW
- Potencia total: 22.4kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de cobre roscados)
- Altura de bombeo: 24m
- Caudal de agua: 20.6m³/h
- Capacidad del tanque de agua: 230L
- Diámetro de conexión de tubería: 50DN
- Entrada/salida de agua de enfriamiento
- Puerto de llenado de agua
- Entrada/salida de agua refrigerada
- Puerto de drenaje / desagüe
- Puerto de conexión eléctrica
- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso para mantenimiento

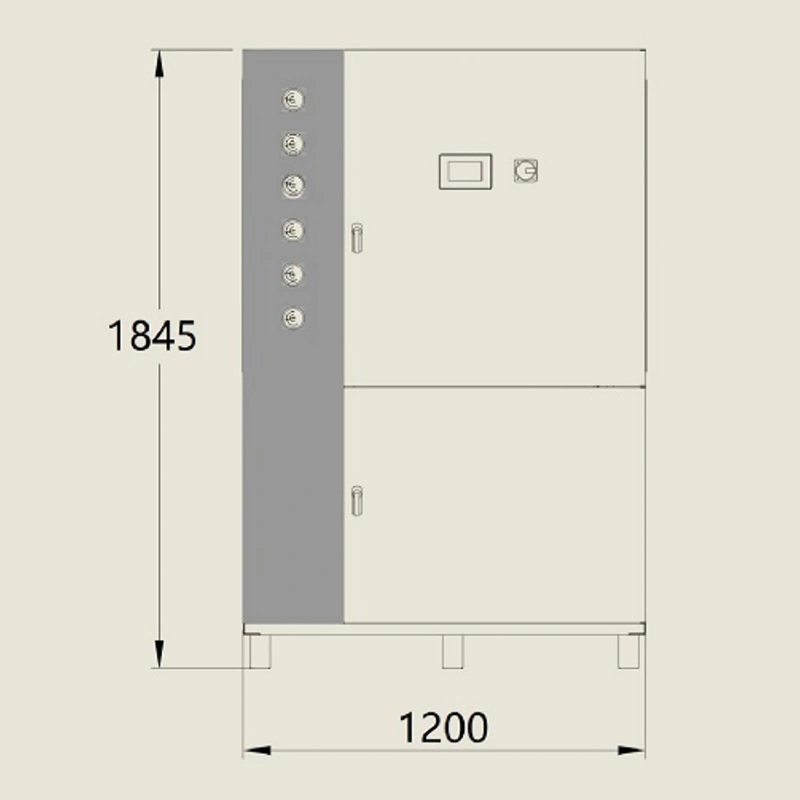

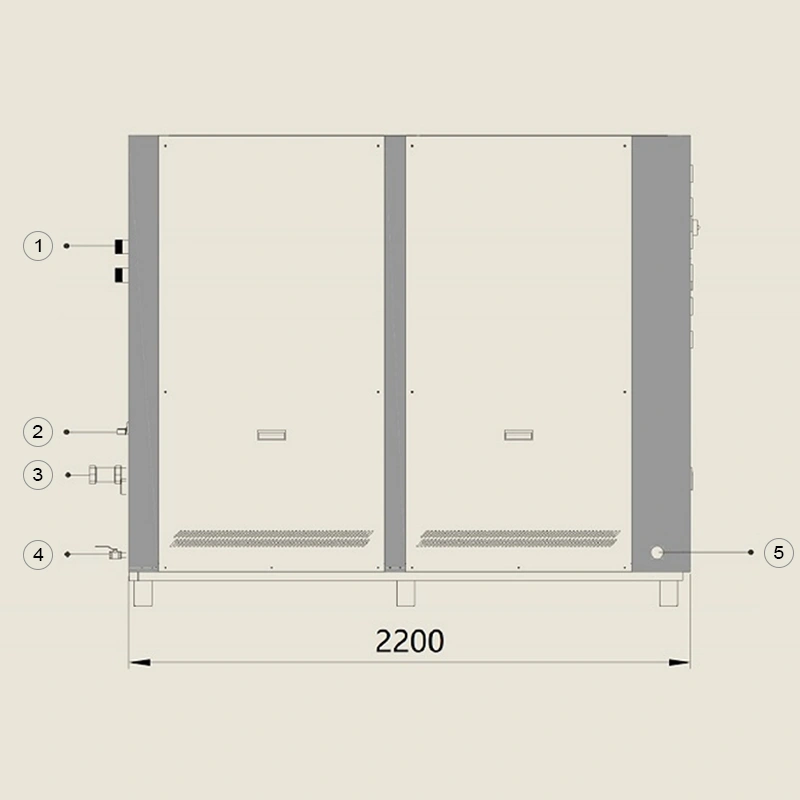

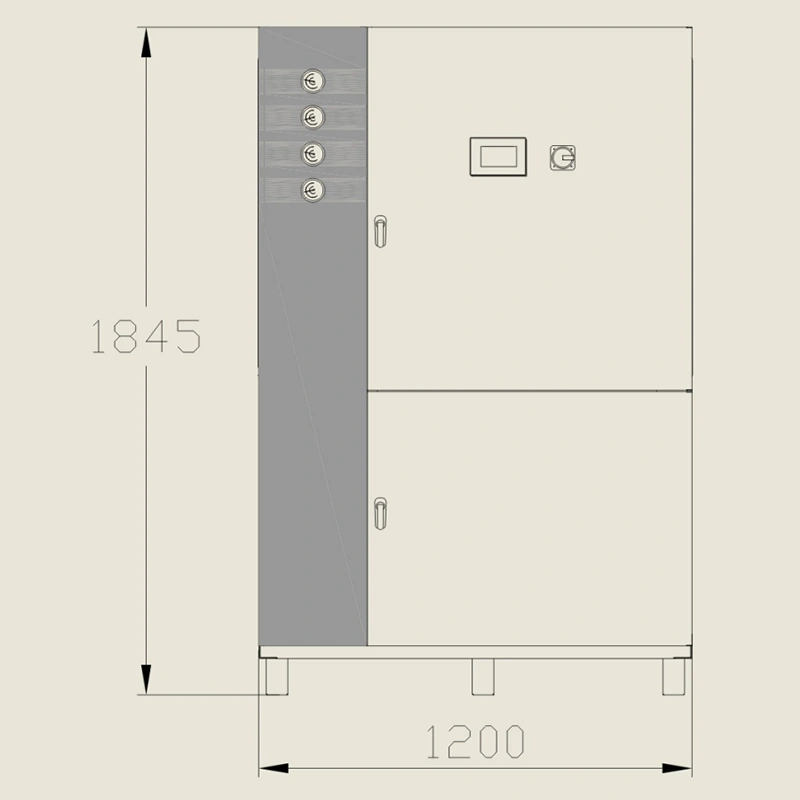

128.0kW Enfriador industrial refrigerado por agua, ICW-40
- Capacidad de refrigeración: 128.0kW <
- Capacidad de refrigeración: 128 kW
- Potencia total: 28.2 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de cobre roscados)
- Altura de bombeo: 32 m
- Caudal de agua: 27.5 m³/h
- Capacidad del tanque de agua: 300 L
- Diámetro de conexión de tubería: DN 50
- Entrada/salida de agua de enfriamiento
- Puerto de llenado de agua
- Entrada/salida de agua refrigerada
- Puerto de drenaje / desagüe
- Puerto de conexión eléctrica
- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso para mantenimiento

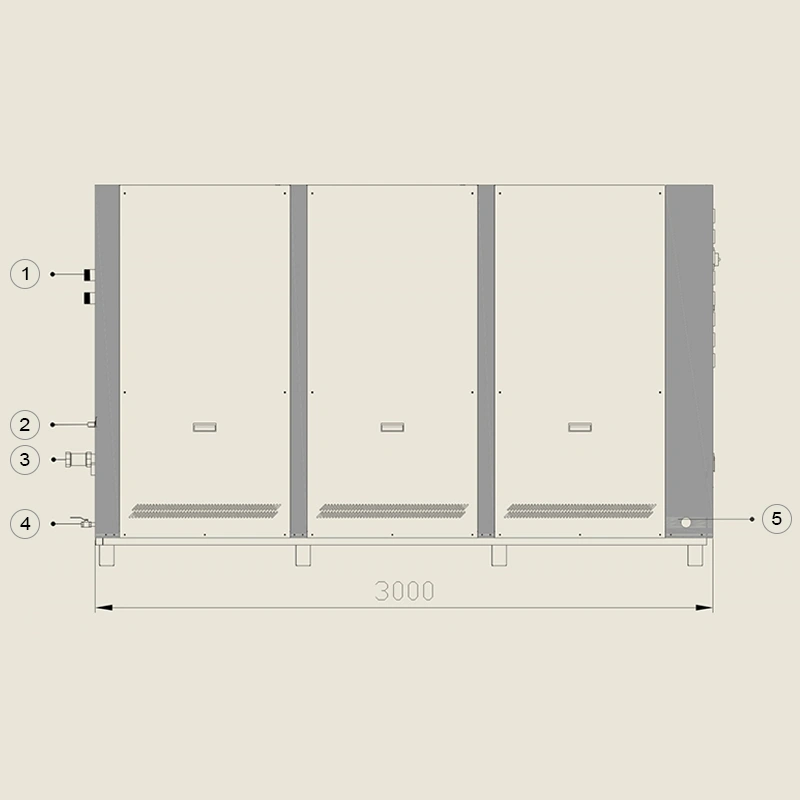

152.0kW Enfriador industrial refrigerado por agua, ICW-50
- Capacidad de refrigeración: 152 kW
- Potencia total: 32.6 kW
- Evaporador: tipo carcasa y tubos (carcasa de acero inoxidable + tubos de cobre roscados)
- Altura de bombeo: 26 m
- Caudal de agua: 32.7 m³/h
- Capacidad del tanque de agua: 300 L
- Diámetro de conexión de tubería: DN 65
- Entrada/salida de agua de enfriamiento
- Puerto de llenado de agua
- Entrada/salida de agua refrigerada
- Puerto de drenaje / desagüe
- Puerto de conexión eléctrica
- Manómetro
- Panel de control
- Interruptor de parada de emergencia
- Puerta de acceso para mantenimiento
| Modelo |
|
|
|
|
|
|
|
||
| Capacidad de refrigeración | kW | 9.9 | 16.5 | 19.6 | 26.5 | 33 | 38.5 | 48.5 | |
| 10³ kcal/h | 8.5 | 14.2 | 16.8 | 22.8 | 28.4 | 33.1 | 41.7 | ||
| Fuente de alimentación | V/Ph/Hz | 380/3/50 | |||||||
| Potencia eléctrica total | kW | 2.3 | 4 | 4.9 | 6.3 | 8 | 9.6 | 11.2 | |
| Corriente nominal | A | 6.7 | 8 | 9.5 | 13 | 16.3 | 19 | 21 | |
| Potencia del compresor | kW | 1.9 | 3.4 | 4.1 | 5.5 | 7.2 | 8.4 | 10 | |
| Bomba de agua | Potencia | kW | 0.37 | 0.55 | 0.75 | 0.75 | 0.75 | 1.2 | 1.2 |
| Cabezal de la bomba | m | 24 | 28 | 32 | 28 | 25 | 29 | 27 | |
| Agua de enfriamiento | Caudal | m³/h | 2.1 | 3.6 | 4.2 | 5.7 | 7.1 | 8.3 | 10.4 |
| Diámetro de conexión de tubería | DN | 25 | 25 | 25 | 25 | 40 | 40 | 40 | |
| Agua refrigerada | Caudal | m³/h | 1.7 | 2.8 | 3.4 | 4.6 | 5.7 | 6.6 | 8.3 |
| Diámetro de conexión de tubería | DN | 25 | 25 | 25 | 25 | 40 | 40 | 40 | |
| Capacidad del tanque de agua | L | 60 | 70 | 70 | 100 | 135 | 135 | 155 | |
| Nivel de ruido | dB(A) | 55 | 55 | 56 | 57 | 57 | 58 | 60 | |
| Peso | kg | 120 | 150 | 170 | 200 | 250 | 280 | 400 | |

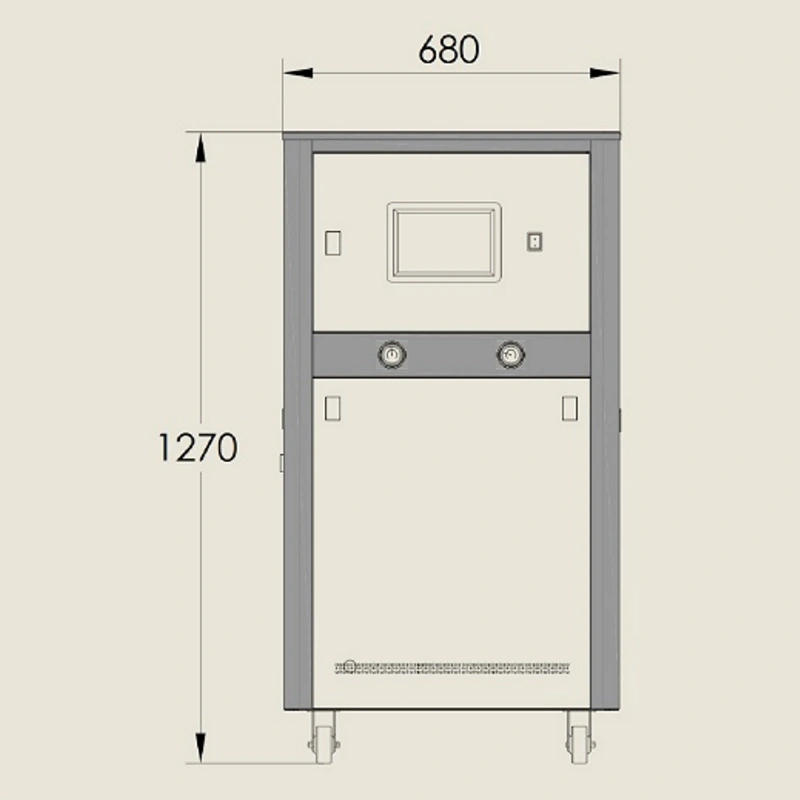

| Dimensiones | Largo | mm | 680 | 750 | 750 | 1350 | 1510 | 1510 | 1785 |
| Ancho | mm | 680 | 750 | 750 | 680 | 750 | 750 | 915 | |
| Alto | mm | 1270 | 1390 | 1390 | 1270 | 1390 | 1390 | 1545 | |
| Modelo |
|
|
|
|
|
|
|
||
| Capacidad de refrigeración | kW | 66 | 78 | 96 | 128 | 152 | 182 | 240 | |
| 10³ kcal/h | 56.8 | 67.1 | 82.6 | 110 | 130.7 | 156.5 | 206.4 | ||
| Fuente de alimentación | V/Ph/Hz | 380/3/50 | |||||||
| Potencia eléctrica total | kW | 16.6 | 19 | 22.2 | 32 | 36.7 | 44 | 57.3 | |
| Corriente nominal | A | 34 | 38 | 42 | 59 | 67 | 83 | 105 | |
| Potencia del compresor | kW | 14.4 | 16.8 | 20 | 28.4 | 33.2 | 40 | 49.8 | |
| Bomba de agua | Potencia | kW | 2.2 | 2.2 | 2.2 | 3.5 | 3.5 | 4 | 7.5 |
| Cabezal de la bomba | m | 27 | 26 | 24 | 32 | 26 | 22 | 20.5 | |
| Agua de enfriamiento | Caudal | m³/h | 14.2 | 16.8 | 20.6 | 27.5 | 32.7 | 39.1 | 51.6 |
| Diámetro de conexión de tubería | DN | 50 | 50 | 50 | 50 | 65 | 65 | 80 | |
| Agua refrigerada | Caudal | m³/h | 11.4 | 13.4 | 16.5 | 22 | 26.1 | 31.3 | 41.3 |
| Diámetro de conexión de tubería | DN | 50 | 50 | 50 | 50 | 65 | 65 | 80 | |
| Capacidad del tanque de agua | L | 230 | 230 | 230 | 300 | 300 | 300 | 400 | |
| Nivel de ruido | dB(A) | 62 | 63 | 64 | 65 | 66 | 67 | 68 | |
| Peso | kg | 550 | 620 | 720 | 1030 | 1200 | 1330 | 1550 | |
| Dimensiones | Largo | mm | 2080 | 2080 | 2080 | 2200 | 3000 | 3000 | 3400 |
| Ancho | mm | 1050 | 1050 | 1050 | 1200 | 1200 | 1200 | 1200 | |
| Alto | mm | 1630 | 1630 | 1630 | 1845 | 1845 | 1845 | 1845 | |
Ofrecemos especificaciones personalizadas según sus necesidades. Para más información, no dude en
- Eficiencia energética
- Innovación
- Características de seguridad
- Fabricación de precisión
- Aplicaciones variadas
Rendimiento energético
-
25% Eficiencia térmica mejorada hasta en un 25 % gracias al uso de tubos de cobre con rosca interna -
20% Las aletas onduladas permiten una mejora aproximada del 20 % en la eficiencia de transferencia de calor -
6% La incorporación de una válvula de expansión electrónica con regulación PID optimiza el consumo energético, reduciéndolo en un 6 % -
20% Mediante la optimización del suministro de refrigerante, la uniformidad de distribución aumenta aproximadamente un 20% -
10% Un sistema de flujo de aire optimizado permite aumentar la circulación de aire cerca de un 10% -
20% Gracias a la regulación automática del caudal de aire, el consumo de energía del ventilador disminuye cerca de un 20 %
Innovación
-
Evaporador de acero inoxidable -
Condensador en forma de V -
Depósito cilíndrico de agua -
Ventilador de bajo ruido -
Controlador con pantalla táctil -
Sistema de control avanzado
Múltiples características de seguridad
-
Protección contra sobrecalentamiento -
Protección de corriente -
Autodiagnóstico -
Anticongelante inteligente -
Alarma de caudal de agua -
Alarma de nivel de agua -
Alarma de presión -
Temporizador encendido/apagado
Fabricación de precisión
-
Conformado de chapa metálica de precisión -
Anillos guía de flujo estampados -
Sistema de plegado robótico (Bystronic, Suiza) -
Tecnología de soldadura láser -
Corte automatizado de material aislante -
Soldadura de juntas automatizada
Ejemplos de aplicación y consideraciones prácticas
Más de 20 años de experiencia en el sector nos respaldan, KANSA integra diseño y fabricación interna para ofrecer enfriadores industriales y equipos de control de temperatura de alto rendimiento, con una estabilidad térmica excepcional de ±0.05 °C. Tenemos la certificación CE, ISO 9001:2016, ISO 45001, entre otras normas internacionales y brindamos servicios a una amplia base global de más de 70.000 clientes.
